求助：滾齒的計算

查看數: 1780 | 評論數: 13 | 收藏 1

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2024-12-2 14:16

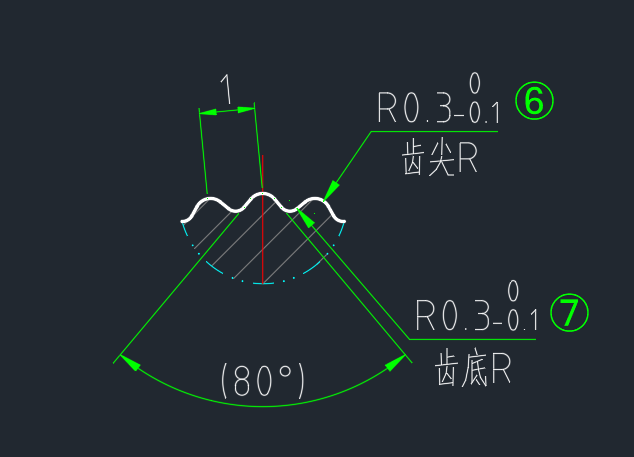

小弟遇到一個問題，客戶要求滾直紋外徑是11.6，齒數是33齒，齒的參數如圖，要計算出滾齒前的胚徑，是如何算出來的，求各位大神指點，非常感謝！

回復

雄熊兄 發表于 2024-12-3 13:12:46

HYFJY 發表于 2024-12-2 19:04
在刀具上測量一下齒距，最好在萬工顯上測量，粗略的就用卡尺多測量幾組齒，求一下平均值，然后把計算得到的 ...

謝謝，非常有用，感謝！！！

雄熊兄 發表于 2024-12-3 12:59:03

劉佳佳111111 發表于 2024-12-2 18:34
只要加工出來就行了吧。還要指定滾齒？

就是做成圖片里面的這種直紋就行了。

shentu 發表于 2024-12-3 08:50:06

HYFJY 發表于 2024-12-2 19:08:01

注意事項，在滾齒的時候，要注意滾刀的頭數，用滾刀的頭數和要滾的齒數來計算分齒掛輪，刮皮數齒數后，先少進一點刀，直到用戶滿意后才可以大批量生產。

HYFJY 發表于 2024-12-2 19:04:45

在刀具上測量一下齒距，最好在萬工顯上測量，粗略的就用卡尺多測量幾組齒，求一下平均值，然后把計算得到的值除以圓周率，得到近似的模數，根據齒數加1或者加2后乘以模數，就是近似的外圓直徑了。

劉佳佳111111 發表于 2024-12-2 18:34:37

只要加工出來就行了吧。還要指定滾齒？

雄熊兄 發表于 2024-12-2 16:55:44

盧Tiger 發表于 2024-12-2 15:37
用相應的直紋滾刀就行了

關鍵是不知道做直紋前的毛胚是多大的尺寸

這個真的就是得懂加工得才知道。一般做設計不關注這個。發表于 2024-12-2 17:01

盧Tiger 發表于 2024-12-2 15:37:54

用相應的直紋滾刀就行了

雄熊兄 發表于 2024-12-2 15:26:53

學者11 發表于 2024-12-2 15:21
這東西既然屬于滾花的一種，顯然不應該叫滾齒。滾齒是一種專門的工藝，不能適用名詞。

嗯嗯，學到了，這塊確實不太了解
