發布時間: 2024-12-27 10:53

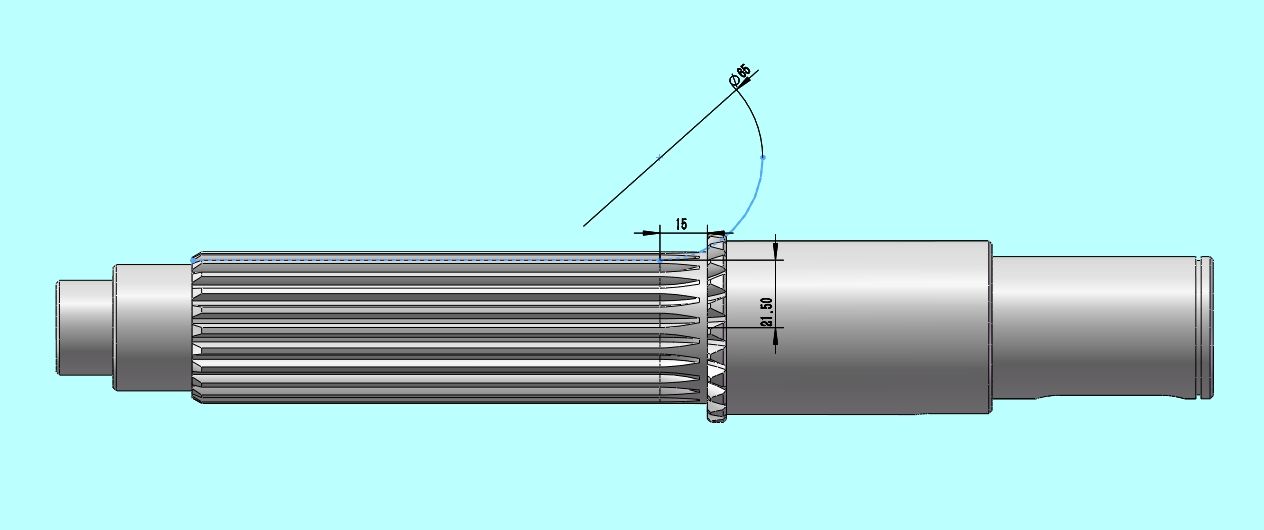

正文摘要:本帖最后由 朽木齒輪 于 2024-12-27 10:59 編輯 漸開線花鍵軸上的工作長度和軸肩的位置距離有沒有一個最小的推介尺寸或者什么參考表。 太遠了導致隔套尺寸太長或者其他的空間問題，太近了又擔心刀具的直徑加工不 ... |
sovv 發表于 2024-12-27 15:01 沒錯，加工廠說他們那一般為20mm |
abcdweip5230 發表于 2024-12-27 15:41 大哥，你好好理解理解我的問題。我看不太明白你的回答和我問的有啥聯系。 |
|
看總成圖唄，花鍵軸的齒寬大小會影響裝配以后的相配齒的位置距離 這些應該在小總成的工藝圖上有體現 別說你沒辦法測量花鍵軸的齒寬 |
| 直接問加工廠最小滾刀直徑是多少可能比論壇上還快點 |
| 只要不怕臺階和后面的軸有影響，可以滾刀中心直接到軸肩 |
非常 發表于 2024-12-27 11:29 您說的沒錯，綜合考量，但是我就是想知道個參考數據或者啥依據。為以后設計過程中有個參考。 |
東海fyh126 發表于 2024-12-27 13:02 齒寬有限，需要保證工作長度。 |
孔里面避讓不行嗎？
|
|
設計需求和刀具廠商的溝通協調，考慮多方面吧。 或者可以外花鍵的有效長度短點，或者可以內花鍵的設計避開。 數量多少，直接影響加工方式的選擇。 滾加工是最普通的方式，其他方式會存在金錢成本，時間成本，試驗成本。 |
