同步帶的選型設計——求解

查看數: 1937 | 評論數: 7 | 收藏 2

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2025-2-28 15:35

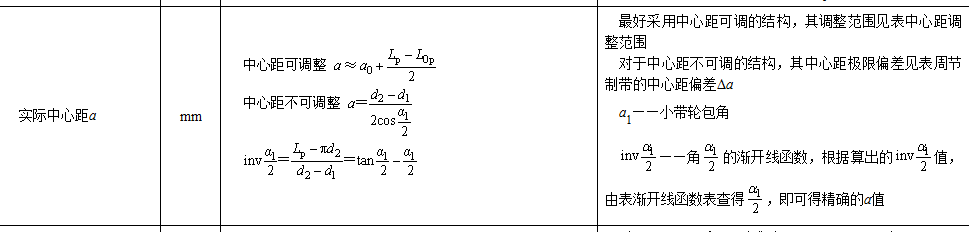

小弟在選型同步帶時，發現實際中心距α不可調整時，需要知道小帶輪的包角α1，但是手冊中并未告知如何求得或查得小帶輪包角；請大佬解惑

回復

并沒胡鬧 發表于 2025-2-28 23:01:20

本帖最后由并沒胡鬧于 2025-2-28 23:09 編輯

1、
先按這個式子算出這個展角的數值
2、
漸開線函數表自己查下就行了

學者11 發表于 2025-2-28 20:56:18

沒看到圖片最右側時，我真以為你不知道；看到圖片最右側時，我覺得你應該配一副眼鏡

斯文棒棒 發表于 2025-2-28 19:00:05

梟梟沖發表于 2025-2-28 16:52
傳動比是定的，初始中心距也是定的，沒有加惰輪的情況下，這個包角應該是個固定數值吧

畫一下不就知道了么？



梟梟沖 發表于 2025-2-28 16:52:09

一展刀鋒發表于 2025-2-28 16:07
包角就是你自己是怎么樣就怎么樣啊，兩個輪一樣，不就是包了180°嗎

傳動比是定的，初始中心距也是定的，沒有加惰輪的情況下，這個包角應該是個固定數值吧

我是想知道這個包角是如何的出的發表于 2025-2-28 17:12

是這樣的，難道還有別的情況？發表于 2025-2-28 16:57

梟梟沖 發表于 2025-2-28 16:50:35

斯文棒棒發表于 2025-2-28 16:00
包角跟中心距和大輪小輪的直徑有關系。

大齒輪的和小齒輪都已經定了，中心距只有初定的，現在就是要計算實際中心距

一展刀鋒 發表于 2025-2-28 16:07:25

包角就是你自己是怎么樣就怎么樣啊，兩個輪一樣，不就是包了180°嗎

斯文棒棒 發表于 2025-2-28 16:00:40

包角跟中心距和大輪小輪的直徑有關系。

也就是說小帶輪包角是直接畫出的嗎？發表于 2025-2-28 17:14

說明他沒畫出來，，，，，發表于 2025-2-28 16:03
