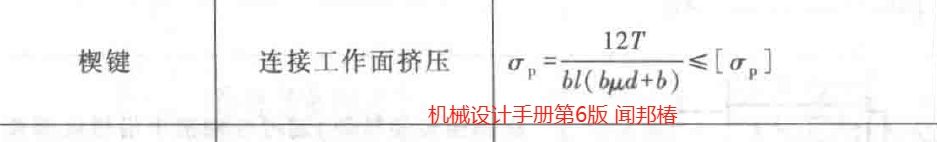

正文摘要:機械設計手冊 聞邦椿 第6版楔鍵的強度校核公式與 成大先的第6版公式不一樣，一個是6μd，一個是bμd。不知道哪個是正確的，應不懂具體計算過程，現在很迷茫。請大蝦們幫幫忙看看。有具體推導過程更好。 補充內容 ( ... |
| 我的機械設計書上有 |
| 參與人數 1 | 威望 +1 | 收起 理由 |
|---|---|---|
 fqqklwj
| + 1 | 熱心助人! |
|
我的理解是這個N主要作用在左邊，右邊的載荷很小，所以寬帶只計算了一半。 |
步伐如打 發表于 2025-3-7 09:11 機械設計第十版 |
| 6μD，應該是版本印刷錯誤 |
昨日明月 發表于 2025-3-6 13:22 也是一種佐證思路  ，就是不知道推導過程。 |
|
我的機械手冊如下 |
| 第一張圖估計是打錯字了，因?yàn)檫@樣的話括號內公式的b可以提出來到前面組成b的平方 |
| 公式我沒有推導，我又查了一下秦大同的，寫的是6UD |
