產品是一根桿子，需要豎著放，各位前輩幫忙看看底部怎么定位

查看數: 1031 | 評論數: 7 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2025-4-30 11:49

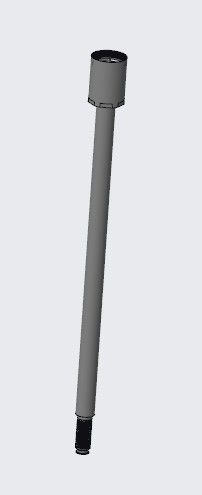

一個單工位測試機臺，產品是一根桿子（長度400mm），需要豎著放，底部需要定位，上面會有個氣缸壓下來，下壓的力在3000N左右，底部怎么放才能讓它不晃動同時取放也方便 ...

回復

viJoe 發表于 2025-4-30 14:31:59

側面V型塊

shentu 發表于 2025-4-30 14:12:25

產品是桿子，載具就用管子。

bokieworn 發表于 2025-4-30 14:07:47

dadao1314 發表于 2025-4-30 13:38
抱歉，我說的不夠詳細
我這個桿子大頭那一側要下壓封堵的，所以這個不能晃動而且定位要準確

你焊件然后再加工保證精度啊，所以讓你間距要大就不晃動了

dadao1314 發表于 2025-4-30 13:38:31

bokieworn 發表于 2025-4-30 13:11
兩個同心的圓環，底部圓環可以是盲孔，或者圓環加平臺，圓環間距250或者隨意（對老板不滿就250，滿意就其 ...

抱歉，我說的不夠詳細
我這個桿子大頭那一側要下壓封堵的，所以這個不能晃動而且定位要準確

dadao1314 發表于 2025-4-30 13:35:49

刀疤凱發表于 2025-4-30 13:29
圓管加個底板做個支座，圓管立著，搞幾個筋板加固，你這個件插在圓管里，圓管側邊開幾個螺紋孔，用手柄螺釘 ...

它這個測試完后要更換其它產品測試的，不是一直擺在底座上的

刀疤凱 發表于 2025-4-30 13:29:38

圓管加個底板做個支座，圓管立著，搞幾個筋板加固，你這個件插在圓管里，圓管側邊開幾個螺紋孔，用手柄螺釘固定

bokieworn 發表于 2025-4-30 13:11:10

兩個同心的圓環，底部圓環可以是盲孔，或者圓環加平臺，圓環間距250或者隨意（對老板不滿就250，滿意就其他間距越大越穩），想辦法把這兩個同心圓環焊接連在一起
