呵呵hahei 發表于 2025-6-25 15:42 非常贊同！圖紙作為工程語言，在非特殊情況下，裝配件的序號標注要遵循按序排列，便于識圖人員閱讀。 |
| 謝謝各位大哥的指點 |
呵呵hahei 發表于 2025-6-25 15:42 謝謝 |
| 按照每個工廠實際，生產說沒問題就沒問題，比較他們最大 |
| 新手一枚，學習學習 |
| 焊接結構，居然沒有一個焊接符號？焊腳高度是多少？ |
| 一般這樣的圖我都標示意圖，寫裝配圖要被K |
灰色頭像I 發表于 2025-6-26 08:44 好吧，其實合并成一個圖就行，既然這個圖只是板子安裝圖那就更應該把細節位置表達清楚 |

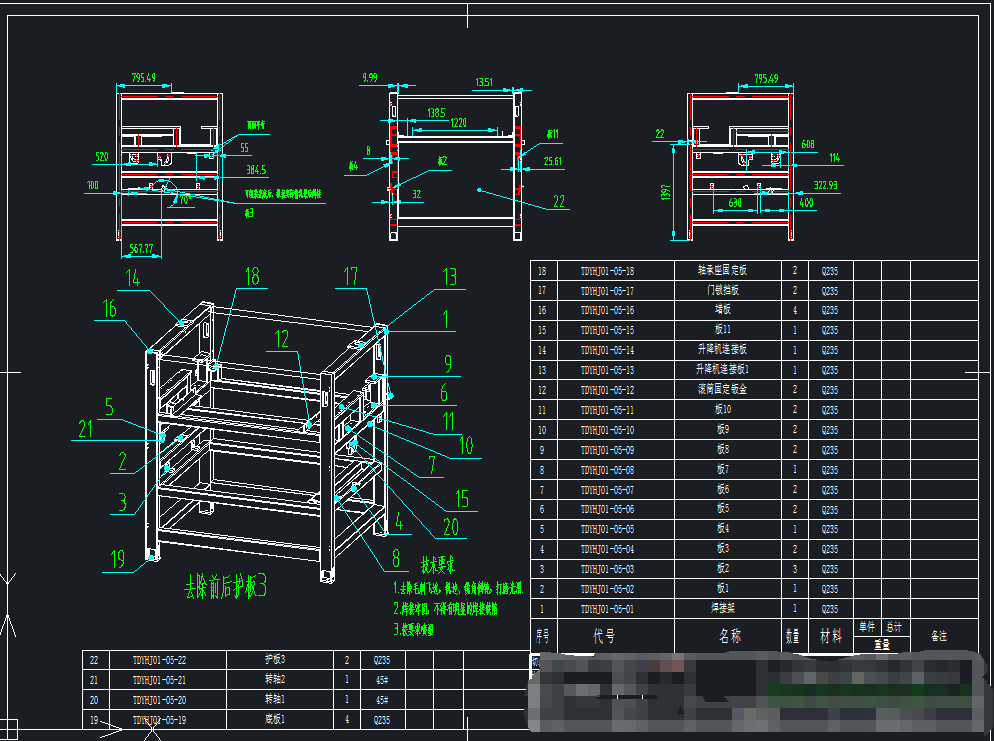

andriycike 發表于 2025-6-25 15:47 還有一個架子焊接圖，這個是架子和板的焊接圖 |
