發布時間: 2025-7-1 10:32

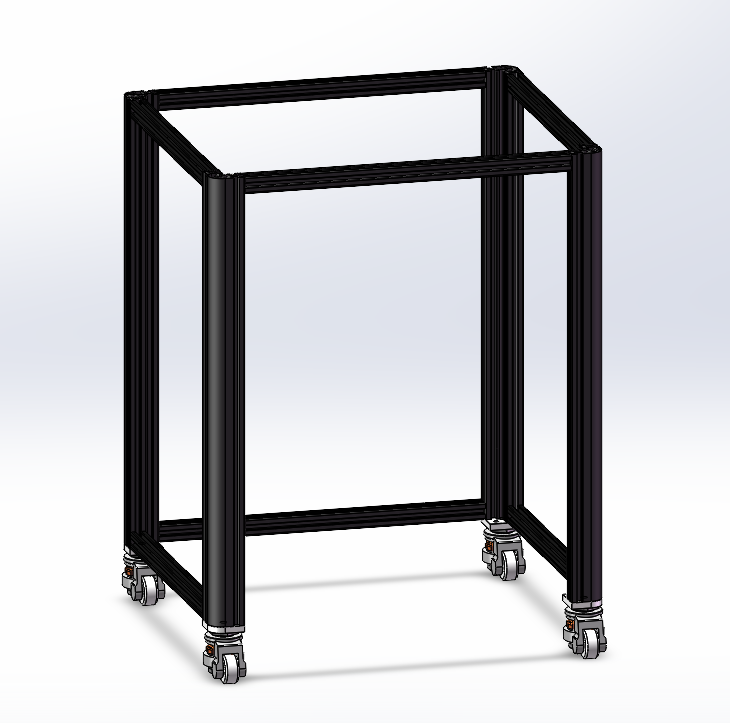

正文摘要:如題。 詳細一點的說，我需要能承重100kg（已含安全系數）的底座，大板受力不大所以打算用厚點的塑料。 尺寸占地約600*800，大板高度要達到850 方管選多大多厚的性價比最高？（預選的40*2.0的方管）大板多厚性價 ... |
|
有限元分析下 |
| 用仿真軟件模擬下不就知道了 |
xdgyh 發表于 2025-7-2 10:17 好的，我先試試 |
燃燒的太陽LS 發表于 2025-7-2 10:11 參考3樓那個圖片 正面空間不多的情況下 如果考慮強度，可以在推進那面上方兩腳加焊兩個三角片 你可以畫個你1樓那個示意 然后在SW里做個簡單加力分析 只要焊接沒問題的話 其實都可以不用三角片加強焊接 焊接強度足夠了 主要你重量不重 |
xdgyh 發表于 2025-7-2 10:00 循環泵上面要走管子，管子折一下之后，緊貼大板下面。所以高度方面很緊張。從人機工程的角度來看，850的高度也有點高了，使得設備整體看起來有點瘦高，略顯不協調。然后客戶那邊，設備的占地面積也不希望加大。煩，很煩 |
燃燒的太陽LS 發表于 2025-7-2 09:56 我知道 我意思是你推進去的循環泵高度多少呢？我看頂部安裝板高度850，泵的高度多少？如果上方有空間 可以加焊一根橫梁 就是在850下方 那樣結構穩定性更好 那個橫梁高度只要比你們用到的循環泵高度高 不影響推進推出就好了 |
本帖最后由 燃燒的太陽LS 于 2025-7-2 09:58 編輯 xdgyh 發表于 2025-7-2 09:46 設備下面是要放一個循環泵，這個循環泵又要經常推出來推進去的，所以不希望有斜坡，希望能直進直出，而且循環泵也挺重，所以希望能留個口盡量留口 高度的話，有點緊張，循環泵上面要走管子，管子折一下之后，緊貼大板下面。另外，管子不能直接穿過大板，要從設備側面引出來，再從上面走設備內部。煩，很煩 |
|
40-40-3的方管足夠了 如果從一側推東西進去 那東西能高到你放置的平板嗎？如果有空間 在推的東西高度以上地方再加個橫梁，是最穩的。 其實你這個才100公斤 40-40 2mm厚的方管都足夠了 |
資深菜鳥 發表于 2025-7-1 17:51 暴躁  |
