學習了

玻璃貓 發表于 2025-7-17 08:36

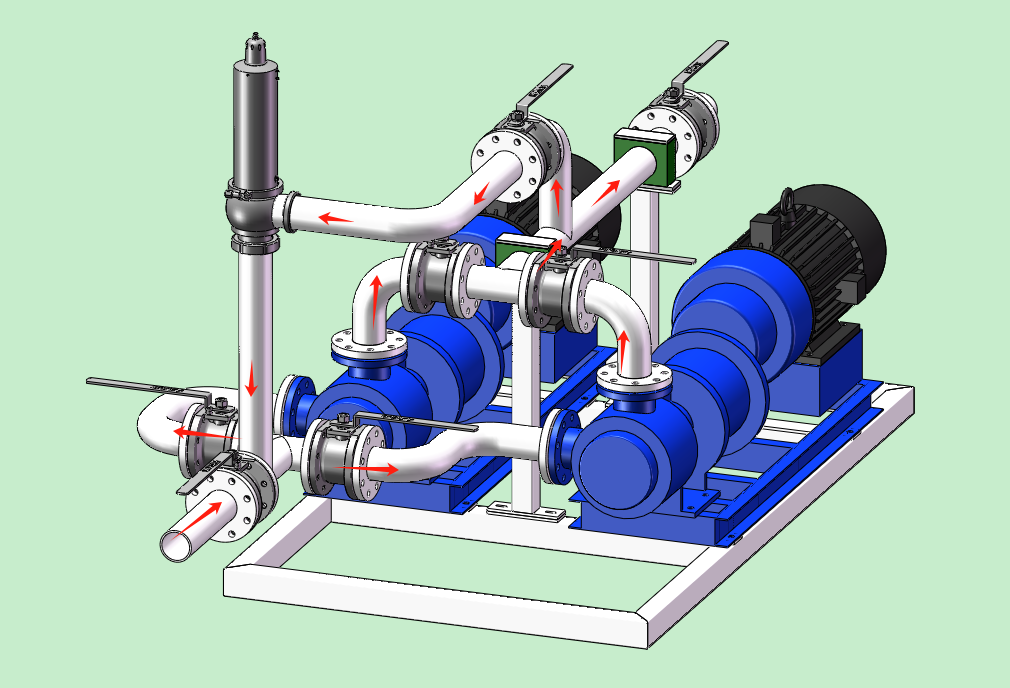

老哥看得這么準的，看了一下，是下的這個品牌的三維，今天問了一下，廠里說的安全閥就是個背壓閥
...

之前誤會了以為是電動控制通斷，今天突然想起來你這個管路，應該是出口壓力過高的時候自動頂開閥門回流吧。
這樣的話背壓閥的進出口反了，出口壓力過大就只是把閥壓得更緊了。

泵后的兩個球閥換成單向閥，泵進口管路增加排水閥。泵進口管路直徑需要校核下。泵后管路增加流量計和壓力表。

玻璃貓 發表于 2025-7-17 08:59
用一個的時候另一個完全不用，只用球閥關死應該也沒問題吧

少一個動手的地方，減少人誤操作

未來科技設計師 發表于 2025-7-17 17:44
1.泵前一般要過濾器、壓力表檢測泵入口壓力
2.回流管路最好回到物料罐，回到泵前離心泵的話有可能有汽蝕風 ...

過濾器是有的，安裝在料罐那邊，回流管路我想的也是回到料罐，但太遠了，差不多十幾米，過來80的管道已經不便宜了，單向閥看了一下作用是防止設備出故障時電機倒轉，介質回流，問了一下領導，說一般不會出現，就不用了

1.泵前一般要過濾器、壓力表檢測泵入口壓力
2.回流管路最好回到物料罐，回到泵前離心泵的話有可能有汽蝕風險
3.泵出口換單向閥

小白白77 發表于 2025-7-16 17:18
安全閥是不是不對

是不對，今天問了一下是安全背壓閥，就是個背壓閥

小白白77 發表于 2025-7-16 17:20
泵出口接單向閥就可以了，整球閥干嘛

用一個的時候另一個完全不用，只用球閥關死應該也沒問題吧

七曜神權 發表于 2025-7-16 23:33
你說的安全閥是左上角的那個閥嗎？看著像是阿法拉伐的座閥。
好像是衛生級要求比較高才用這個閥，開啟關閉 ...

老哥看得這么準的，看了一下，是下的這個品牌的三維，今天問了一下，廠里說的安全閥就是個背壓閥
