發布時間: 2025-7-18 13:50

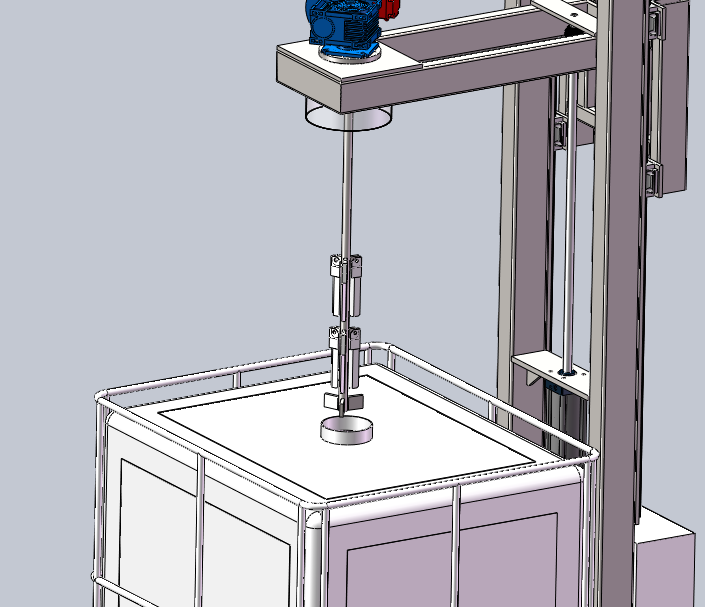

正文摘要:現有一攪拌設備，是以前的同事做的，現在就是要改一下這個葉片，因?yàn)閲嵧翱诒容^小，所以要收起來，后面有個氣缸控制放下去再打開旋轉，同事原來想的是靠旋轉帶動葉片自行打開，但里面的料密度大概在1.4-1.6，轉速也 ... |
| 學習了 |
通過螺桿步進電機，推動中空軸內的連桿機構，連桿帶動葉片展開。 工況不一樣，用途不一樣，僅供參考 |
|
這個我還真搞過 我搞的有點復雜 我給你貼個圖吧，僅供參考 |
|
可以使用類似雨傘結構，但是雨傘結構當你放進去之后，不能伸手進入收雨傘，所以要加一個長套管，相當于曲柄滑塊中的滑塊結構，并且滑塊要凸出來。這樣可以手動控制葉片的展開與收攏。 當然，如果你不想手動控制，那就要再加機構，用圓形的管壁作為觸發點。氣缸推動下降時，接觸到圓形管壁，就展開。離開圓形管壁就收攏。 |
| 可以參考那種簡易三夾爪機構 |
|
套中 用一個螺桿 不轉的時候 靠這個螺桿收縮 進入箱子的時候 螺桿內部自轉 把葉子散開 |
玻璃貓 發表于 2025-7-18 14:15 葉片給點角度，轉著就張開了，行不 |
| 加套管提拉葉片啊 |
| 雨傘看一下 |
