發布時間: 2025-8-13 13:30

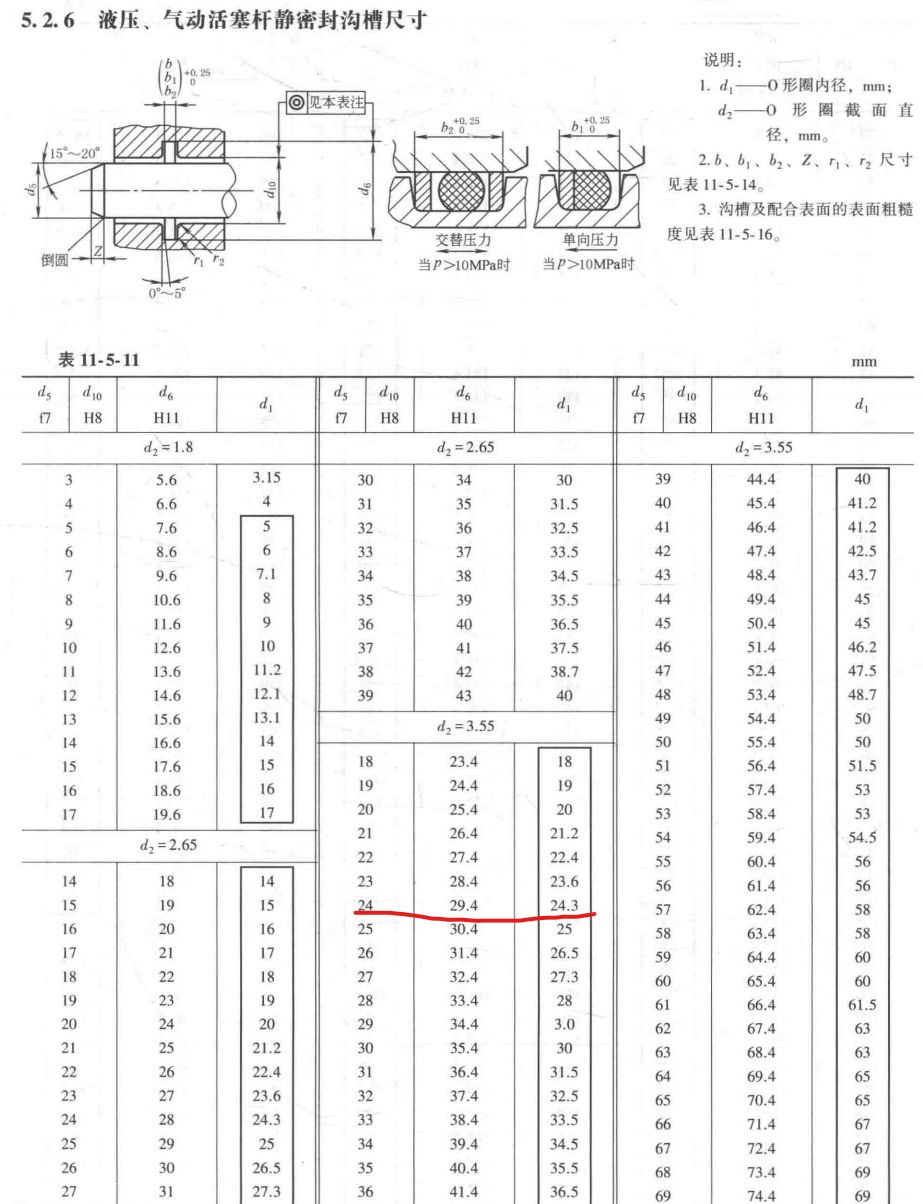

正文摘要:各位老師 在《機械設計手冊》成大先 主編，第六版，第3卷，第11篇，第5章中，我在實際工作中發現表11-5-11與表11-5-14有矛盾之處。 例如，在工作條件：液壓活塞桿靜密封時，活塞桿直徑d5=24，選用O型圈d1=24.3、d2 ... |
|
找個GB/T 3452.2 把附錄讀完算算再說吧，要求是一個范圍值。2.9和2.7差0.2，多大百分比？多或少壓縮那么一丟丟，軸向?qū)挾壬暇蛯?duì)應多或少一丟丟，對密封的影響不大。 另這個直徑個人一般都選用線徑1.8以下的 |
inzei 發表于 2025-8-14 08:38 能麻煩具體指點一下嗎 |
| 不是一個東西 |
老楊機械 發表于 2025-8-13 14:59 這兩張表我都是選擇的靜密封呀，表11?5?14 標題是《徑向密封溝槽尺寸》，我圈出來的地方也是靜密封的尺寸。 |
|
看不到圖 不知道什么意思 1，機械設計手冊，應該不會錯 2，密封圈承壓方向永久變形量不大于初始自由尺寸的5% |
