發布時間: 2025-9-1 16:54

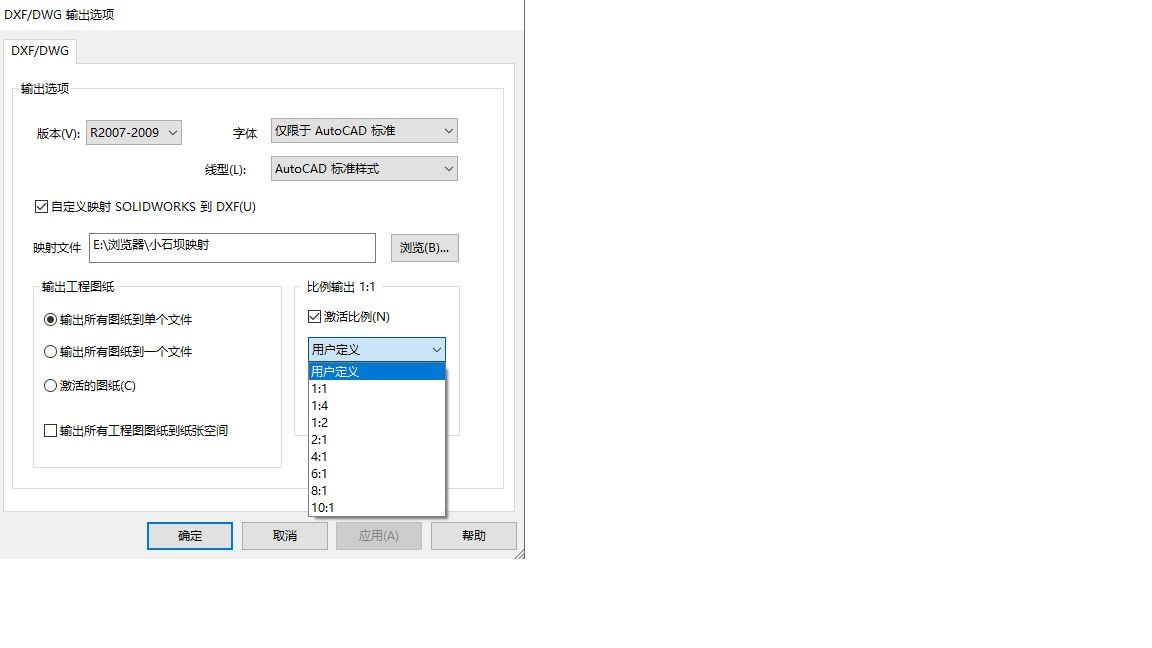

正文摘要:有的零件出圖放在圖紙里，顯得太小或者太大，就選擇了自定義比例，但是這樣就不能所以sw自帶的批量轉dwg工具，在選項里面沒有視圖比例這個選項，但是如果在工程圖界面另存為dwg，就可以選擇視圖比例，這樣轉出來的dw ... |
| 用插件---凱元。 |
| 大工程師 里面插件 |
神機百煉 發表于 2025-9-2 08:56 謝謝 |
神機百煉 發表于 2025-9-2 08:56 學到了 |
李邈 發表于 2025-9-2 08:50 學到了，就是這個辦法謝謝了 |
| 改右下角的圖紙比例 轉格式不會改變尺寸大小 |
|
有的零件出圖放在圖紙里，顯得太小或者太大 下次這種情況你要改圖紙比例 視圖比例是用在其中某一個視圖比如局部或者軸測圖太大太小的時候改的 主視圖一定要跟隨圖紙比例，養成好習慣。不然后患無窮 |
| SW 不清楚，UG的我自己寫的插件，不同比例的圖紙可以批量轉。但是同一個圖紙幾個試圖不同比例也沒辦法，這個插件開發難度太大 |
| 最開始也是用的自帶的這個，我記得不同尺寸、比例也是可以轉的，具體咋設置記不太清了。現在都用插件轉了，pdf、stp。。都一起轉。 |
