發布時間: 2025-9-4 14:41

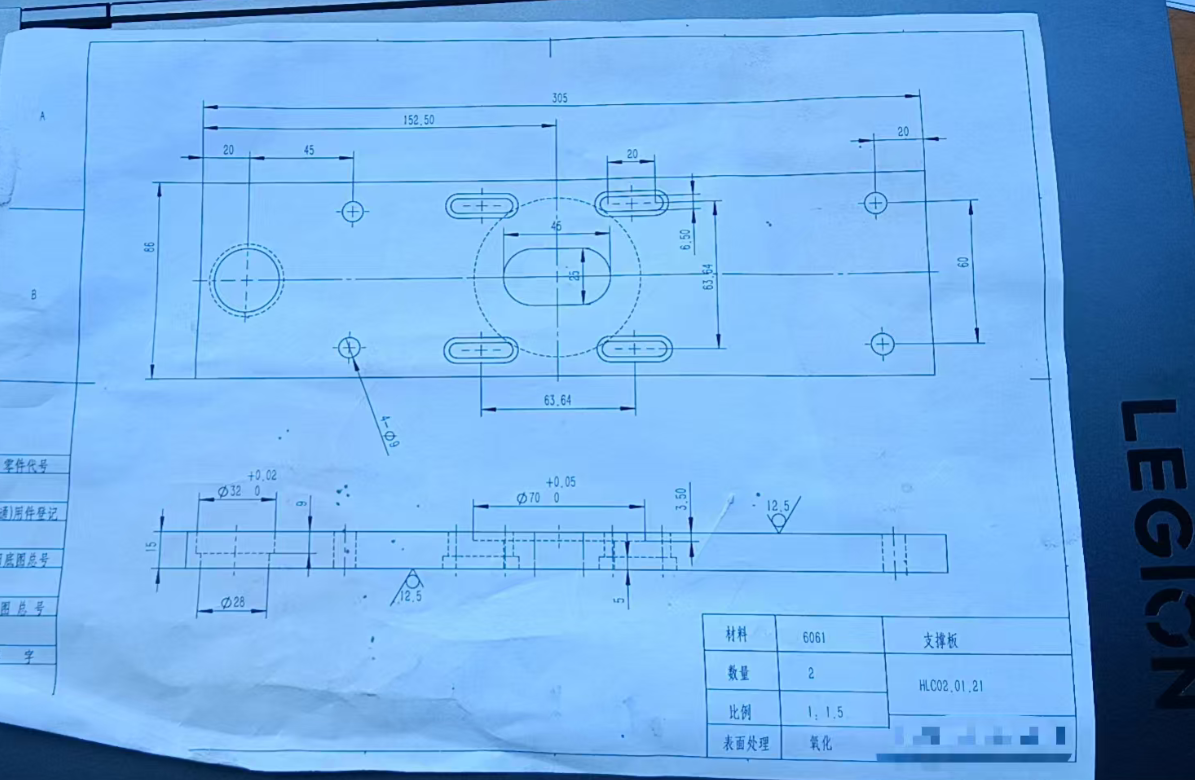

正文摘要:我房東請了一個五十多歲的本科生，據說是武漢畢業的，當時各種夸。7 Z5 h! w* w4 w# k" k: |7 k" i9 e 房東給一批圖叫我?guī)退獍l(fā)加工，這張圖我算長見識了。 5 A% o/ _' @) {( R+ W$ J6 K3 g無奈我小學畢業，不能發 ... |
好多設計員都這個水平 |
發過來，我?guī)湍慵庸こ鰜恚纯茨懿荒馨惭b上去 |
|
你是打算把你自己的買賣干倒還是打算把50多歲的本科生干倒？ 這個圖沒顯示是裝減速機啊？不知道具體的結構沒法評判9 {3 ~" Q& x2 _& b- O- K 男女對立已經夠厲害啦，別再搞對立了。50多歲的本科生，就算是個神經病，你也只能說遇到個50多的神仙，也不值得你說50多歲的本科生，50多的本科生都這樣嗎 群里要找你打交道的，是不是要掂量一下你是個什么人？ |
陌上古道 發表于 2025-9-4 16:446 s: _: N( {! u' Z 所以說，非標設計不要干。自己標在圖紙上的東西，自己都不清楚，能干出來跟定能，做玩具可以這樣弄，做機械就是在開玩笑。 |
山中漁人 發表于 2025-9-5 09:08 中間直徑70的止口，把位置定死了。 |
| 感覺 這就是非標的標注習慣，不說別的 上下大面12.5的粗糙度，連個好點的基準都沒有。。70的孔0.05的公差，和32孔 0.02的公差他好干么？還有跟減速機接觸的面最起碼有一個好點的粗糙度和行為公差吧。32的孔0.02的公差，看著像定位孔，但是看不出中心位置那個尺寸重要。6061應該是鋁板，305*86*15的鋁板，干出來回變形，你上下面連平面度和平行度都不標，我也不知道。。為啥。 |
|
沒毛病。6 z$ G& ^. L0 f# |3 p 大家都誤會了。5 n' d' @/ L# @" e: S {. w 這圖是對稱圖，翻個面就可以利用長孔調整距離。$ Z7 X H- E. F6 r 不調整就利用70孔. |
| 就標題的本科生是不是涉嫌引戰，不過論壇包容性比較強，不用太當回事。 |
| 不懂就問：氧化得到的粗糙度是要這么標嗎？我一直用切削加工的符號標注。沒用過這種標識 |
