橡膠履帶驅動輪的設計

查看數: 1249 | 評論數: 17 | 收藏 1

關燈 | 提示：支持鍵盤翻頁<-左右->

帖子模式

本主題由管理團隊于 5 天前審核通過

善良的挖掘機

發布時間: 2025-9-8 14:16

正文摘要:

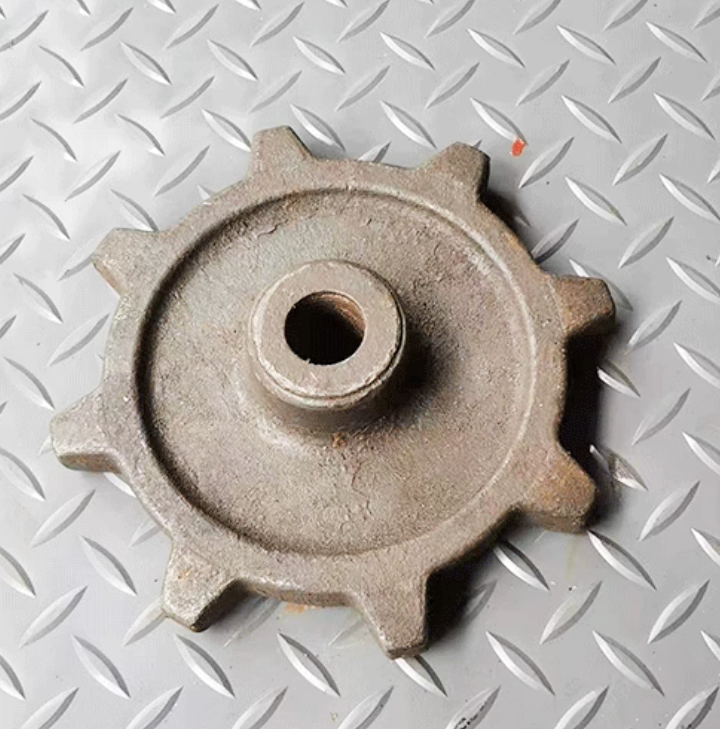

本帖最后由善良的挖掘機 于 2025-9-8 14:18 編輯橡膠履帶驅動輪的齒形設計參數有參考嗎各位大佬之前找到的都是基于含滾子的履帶驅動輪設計，對于橡膠履帶很是苦惱，附圖求這類齒形應該如何設計。 ...

回復

fxm2020 發表于 4 天前

這個要廠家提供的尺寸才好

awolfbee 發表于 4 天前

善良的挖掘機 發表于 2025-9-8 17:41
是的是的，這個齒形的參數找一天了沒有找著

難道你這邊沒實物嗎？買個實物測試下，然后找履帶生產廠家，把大體的尺寸告訴他，他就知道有沒有對應的履帶了。

善良的挖掘機 發表于 4 天前

CDKEY* 發表于 2025-9-9 06:36
https://www.bilibili.com/video/BV17c411v7ZC/?vd_source=1c62fcf95a471c0bbcf96315ffd48cba

https://www ...

拖拉機手冊是基于履帶類似于鏈傳動中圓銷設計的，而橡膠履帶是方形節塊，所以繪制出來還是不一樣

善良的挖掘機 發表于 4 天前

東海fyh126 發表于 2025-9-9 08:06
看看雙節距鏈輪是不是你需要的？？？

好的，感謝

善良的挖掘機 發表于 4 天前

CDKEY* 發表于 2025-9-9 06:36
https://www.bilibili.com/video/BV17c411v7ZC/?vd_source=1c62fcf95a471c0bbcf96315ffd48cba

https://www ...

感謝，但是這個我也查過了，繪圖出來和圖片上還是有區別

東海fyh126 發表于 4 天前

看看雙節距鏈輪是不是你需要的？？？

風影daily30 發表于 4 天前

活到老學到老！

CDKEY* 發表于 4 天前

本帖最后由 CDKEY* 于 2025-9-9 06:44 編輯

https://www.bilibili.com/video/BV17c411v7ZC/?vd_source=1c62fcf95a471c0bbcf96315ffd48cba

https://www.bilibili.com/video/BV12H4y1e7hg?vd_source=1c62fcf95a471c0bbcf96315ffd48cba&spm_id_from=333.788.player.player_end_recommend_autoplay
