求助！大佬們幫小弟看看如何解決這個油缸治具問題

查看數: 1413 | 評論數: 12 | 收藏 1

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2025-9-18 17:21

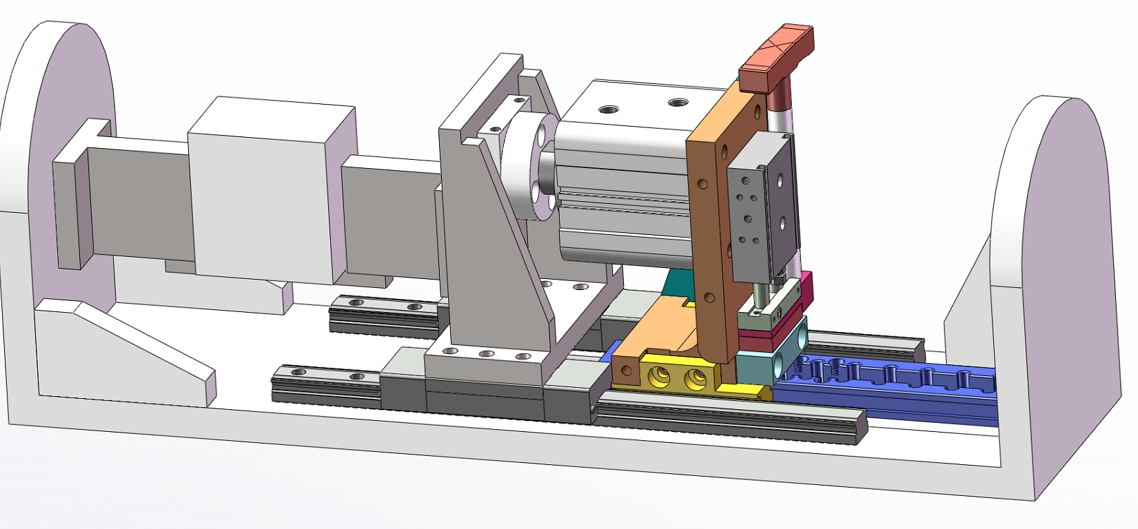

原設備是帶轉臺加工中心。夾緊缸是液壓油缸，輸出力查樣本大約為10000N。經過治具改造（為了更快換模）。在工作過程中，油缸伸出夾緊工件后，油缸座（橙色）總會受到反力向后傾斜，時間久了怕是油缸壽命要大打折扣 ...

回復

a87145685 發表于昨天 19:18

芙蓉江璐發表于 2025-9-19 10:29
是有什么特殊要求導致你的油缸座必須運動？

嗯，，，換模，這樣做可以省零件，就靠下邊的定位槽和銷塊配合就可以實現工件長度變化的適應

非常 發表于 昨天 15:35

根據你的描述。
應該按圖片中的紅線意思，增加加強筋。就和左邊點紅圈內的結構相同。


LiNing_jrjub 發表于昨天 14:22

最大的那個白色的底座，兩端橫著拉兩條長螺桿；
油缸底座加厚，或者加螺桿直接頂在白色大底座上

chen041207 發表于昨天 10:44

這個受力點就在底部，想辦法加強或者改結構，讓中心受力

芙蓉江璐 發表于 昨天 10:29

是有什么特殊要求導致你的油缸座必須運動？

MysTicTaki 發表于昨天 10:18

我讀了好多次，貌似看懂了，但不確定，樓主再把工作流程詳細點，應該會有很多人幫你的

韭菜一把 發表于 昨天 09:46

這油缸能輸出10000N

a87145685 發表于昨天 09:07

東海fyh126 發表于 2025-9-19 08:04
你是萬丈高樓建在沙灘上，讓人怎么說？，，，

大佬早！嗯。。。因為確實設計經驗比較少，想法可能有一些異想天開，不過當初設計確實是因為沒有太把這里當回事，才導致存在這樣的情況。所以當前情況下您有什么補救方法嗎？

a87145685 發表于昨天 09:06

楓葉正暖發表于 2025-9-19 08:39
油缸座剛度不夠吧，受力后變形大了

側面三個螺紋孔是用于安裝側邊筋板的，兩側一邊一個，應該可以增加一些座的剛度
