發布時間: 2009-8-1 14:19

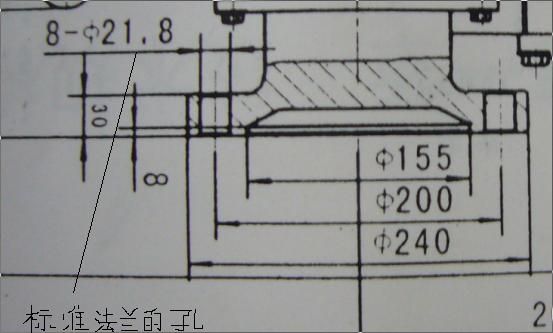

正文摘要:我用六角頭鉸制孔用螺栓連接兩個法蘭，其中一個是標準減速機的法蘭，我已經知道法蘭的孔徑是21.8（沒有標注公差），另一個法蘭是我自己配的，那我這個法蘭的孔徑要加工到什么尺寸呢？ （已知M20的螺栓無螺紋部分的直 ... |
雪絨花 發表于 2009-8-1 14:29 如果要用標準的六角頭鉸制孔螺栓（新標準已改為六角頭加強桿螺栓），只能用M22的標準六角頭鉸制孔螺栓，光桿部分直徑Φ23h9，法蘭孔裝配好后按基軸制的過渡配合鉸孔到直徑為Φ23。如果要選用M20的六角頭鉸制孔螺栓，只能制造非標六角頭鉸制孔螺栓，毛坯光桿部分大于Φ22，帶孔鉸好后，根據孔的尺寸按基孔制過渡配合再加工六角頭鉸制孔螺栓的光桿部分。重型設備的維修一般選擇后者，用非標六角頭鉸制孔螺栓。 |
| 既然人家孔沒有公差，你為什么用鉸制孔螺栓呢？ |
| 要學習的路還好長呀，努力 |
|
鉸孔有必要嗎？純粹浪費工時。一般減速機輸出軸端都有一個凸臺，在法蘭上必須挖出與之配合的孔來，這個孔與凸臺就滿足了對中要求。我不知道你法蘭孔要鉸孔到底為了什么？為了對中完全沒必要。難道是為了難為裝配工？ |
| 不是定位用的嗎 |
| 學習 |
| 沒有看明白啊 |
| 配鉸用的 |
| 開你的設計 絞制孔是螺栓的剪力在作用啊 ，一般螺栓 是通過法蘭摩擦力傳遞扭矩 |
| 還是與客戶溝通好吧。 |
