發布時間: 2010-8-1 08:27

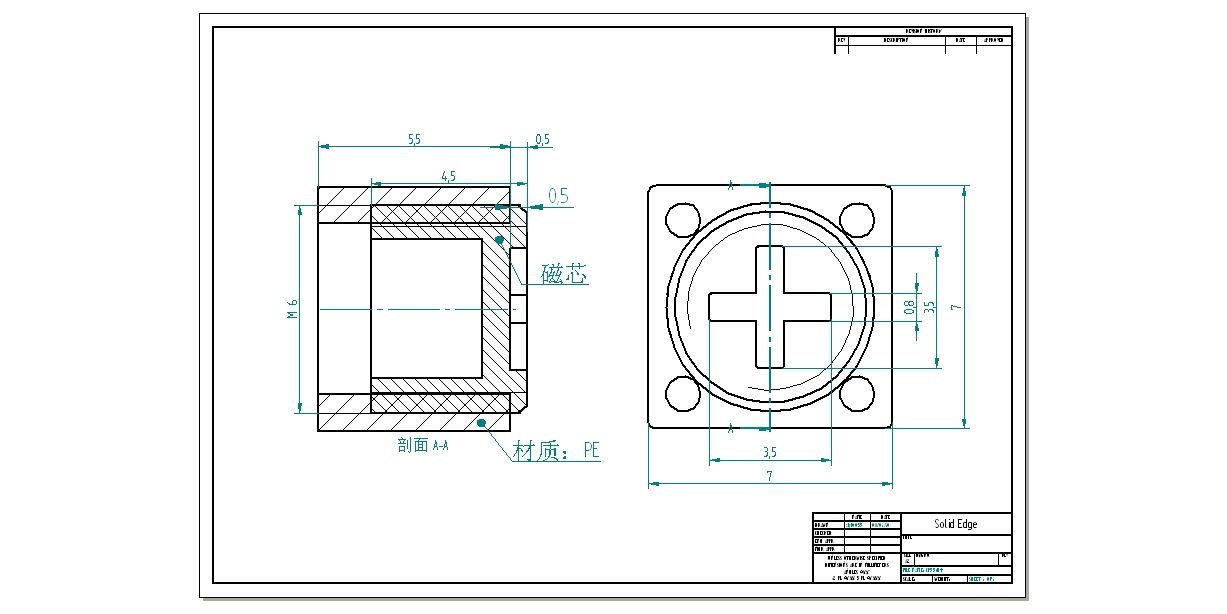

正文摘要:磁芯裝配機 將磁芯旋入骨架里，磁芯旋入后比骨架高0.5MM+/-0.2 設計要求： 1.效率高,1800個/小時 2.加工品質好，品質合格率0.1%（不良現象包括：旋入磁芯高度超查、磁芯旋入骨架后傾斜、磁芯破碎） 3.滿足設備功 ... |
| 學習一下 |
| 磁芯來料方式是怎么樣的 |
tigerguo1975 發表于 2010-8-11 08:50 磁芯自由散放上料會吸到一塊的，我估計得一個個的送料 |
|
樓主已有方案但沒貼出來。我就胡亂猜猜吧。 東西比較小。10個工位同動都不會占用太大空間。但考慮到成本，應該不需要這么多工位。 樓主談到了費用，或者說設計成本制造成本；使用時的人工成本。 人工上料。4工位或更多。可以做成旋轉式。外面是塑料骨架，那么下料不用考慮太多?；老铝匣究尚?。 裝配細節，自然是仿照螺絲批的了。 要是振盤不會振破磁芯，可以選擇全自動上下料。 胡亂說說。見笑。 |
|
磁芯和塑膠骨架之間是螺紋連接,但有兩點至關重要: 1.磁芯易碎 2.磁芯的十字槽不在內孔里 節拍是2S/件，閥心和閥體是螺紋連接嗎？如果是就可以參照氣批或電批的原理完成一個初始定位，一個移動+旋轉 ... |
|
好高的產能啊 能貼幾張貴司的設備圖嗎/ |
| 人工效率1200件/小時。 |
| 螺紋裝配能那么快？磁芯前的十字槽間隙不知何意？我以前用塑料骨架，間隙配合，膠水固定。 |
