發布時間: 2010-8-31 13:48

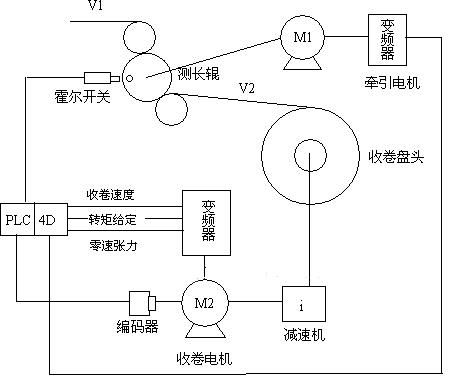

正文摘要:# U2 o3 c4 H0 R2 E" i! F 這是一個恒張力收卷的控制原理圖，因?yàn)槲沂菍W(xué)機械的，對控制部分了解不多，有兩個問題想請教 z1 Q# o4 n" U$ R3 c! y7 x 1、請問PLC旁邊的4D指的是什么？為什么牽引電機的變 ... |
| 看來電器方面的知識懂得人比較多哦 |
| 按現有的資料看可以這樣理解 |
| 4D是PLC的4路輸出模塊，一路是控制牽引變頻器的轉速，不是反饋。霍爾傳感器是測量已卷板長的，每個脈沖走過固定的長度。 |
| 圖中的4D應該是FX2N-4DA(如果是三菱的話），輸出4路0~10V模擬信號以控制變頻器的速度。 |
|
霍爾傳感器在這里的作用應該是測量拉力的，并且將拉力A/D值送到PLC通過調節變頻器的頻率進行閉環控制。 如圖7所示，兩塊永久磁鐵同極性相對放置，將線性型霍爾傳感器置于中間，其磁感應強度為零，這個點可作為位移的零點，當霍爾傳感器在Z軸上作△Z位移時，傳感器有一個電壓輸出，電壓大小與位移大小成正比。 如果把拉力、壓力等參數變成位移，便可測出拉力及壓力的大小，如圖8所示，是按這一原理制成的力傳感器。 |
| 參與人數 1 | 威望 +20 | 收起 理由 |
|---|---|---|
 老鷹
| + 20 |
| 沒見過這種設備 ，從圖上看4D應該是PLC的模擬模塊，因?yàn)镻LC能處理的是數字量，而收卷速度屬于模擬量。霍爾開關是測速的，從圖上看輸出應該還是數字量的。個人觀點，希望對你有幫助。 |
| 參與人數 1 | 威望 +10 | 收起 理由 |
|---|---|---|
|
老鷹
| + 10 |
