發布時間: 2010-11-18 13:08

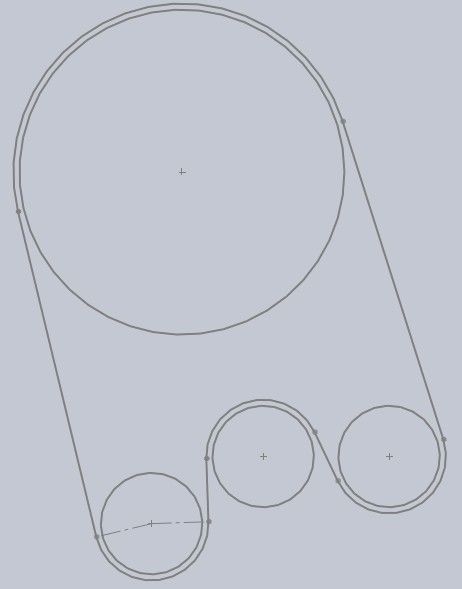

正文摘要:本帖最后由 uxu303 于 2010-11-18 17:15 編輯 條件：如圖 1.用一個電機 2.兩砂輪轉向相反，轉速3600 r/min 3.兩砂輪中距磨損前31mm，磨損后可調小 4.砂輪下面無空間。 謝謝大家給的意見，根據大家的意見我初步選 ... |
| 可用三個齒輪啊，電機帶一個，兩個砂輪各帶一個，這兩個都與電機帶的砂輪嚙合。 |
| 還是考慮應該用 同步帶 |
| 有沒有人考慮用鏈條傳動呢，我感覺鏈條比同步帶壽命好些 |
| 很好,很強大!謝謝分享!! |
| 設計帶傳動的時候別忘了查帶傳動的極限轉速。。。 |
cjlgl 發表于 2010-11-19 16:22 你設計的設計過的棒材修磨機是什么樣的，用什么傳動，能否發個傳動略圖參考下 |
| 這個和我以前設計過的棒材修磨機一樣，砂輪由電機經三角帶傳動，用雙向絲杠調節砂輪中心距（可單獨調節，也可同時調節），砂輪前進導向根據需要可使用燕尾槽，或把砂輪固定在擺桿上，中間加扇形齒輪。 |
| 謝謝大伙的熱情幫助了 |
|
輪子大小根據你的空間尺寸、負載情況綜合來選擇的。 電機上的輪徑是從動輪徑的3倍就可以了 還有一個最小齒數的要求，如果小輪的直徑跟你砂輪大小差不多的話，這個方案就要重新考慮了。 |
