兩軸的連接采用什么方式？

查看數: 26000 | 評論數: 58 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2011-5-11 14:40

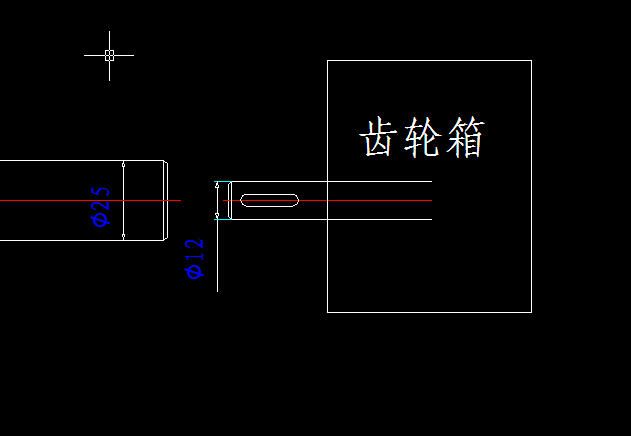

左邊軸直徑是25 ，右邊軸直徑為12 ，且已有寬為4 的鍵槽。轉速不是很高，載荷也不是很大，但連接要可靠，因為后面好幾個齒輪箱都是連接在一起的。 ...

回復

jason_ZHAI 發表于 2019-4-11 11:14:05

軸連接一般用連軸器，這種找鏈條聯軸器看看

aduoken 發表于 2019-4-9 00:11:31

挖墳貼啊，提問題時我還是大三，轉眼我就是機械老臘肉了，扭矩小轉速低就用梅花聯軸器，十字彈性聯軸器彈性聯軸器甚至膜片聯軸器都可以

天下有雙 發表于 2019-4-8 19:32:15

最好用聯軸器，像老外那樣直接連接對同軸度要求太高

jxyjyb 發表于 2015-4-22 07:57:17

可以考慮下正反絲壓套連接，

wpf_20719 發表于 2014-5-7 20:25:28

轉速不高，轉矩也小，

不用聯軸器，就硬性連接了，花鍵，鍵槽，平位，4角，說了這么多，看來樓主很糾結。

qj121 發表于 2014-5-7 17:54:57

彈性聯軸器

我是壞蛋我怕誰 發表于 2014-5-7 16:31:49

聯軸器啊

zhang_shch 發表于 2014-5-7 12:15:28

通常采用聯軸器連接兩個傳動軸。此圖缺少設計聯軸器連接的參數，需要知道轉速、傳遞的扭矩，兩軸對中的誤差（X、Y、偏角），知道這些才能設計選取聯軸器

易水無寒 發表于 2014-5-7 09:22:17

利用小軸上的彈性鍵槽做個彈性鍵

鑫源機械 發表于 2014-5-6 23:02:12

不要想的那么復雜嘛！說不定就是一個普通的連接！20的里面一個鍵槽.12的外面一個鍵槽
