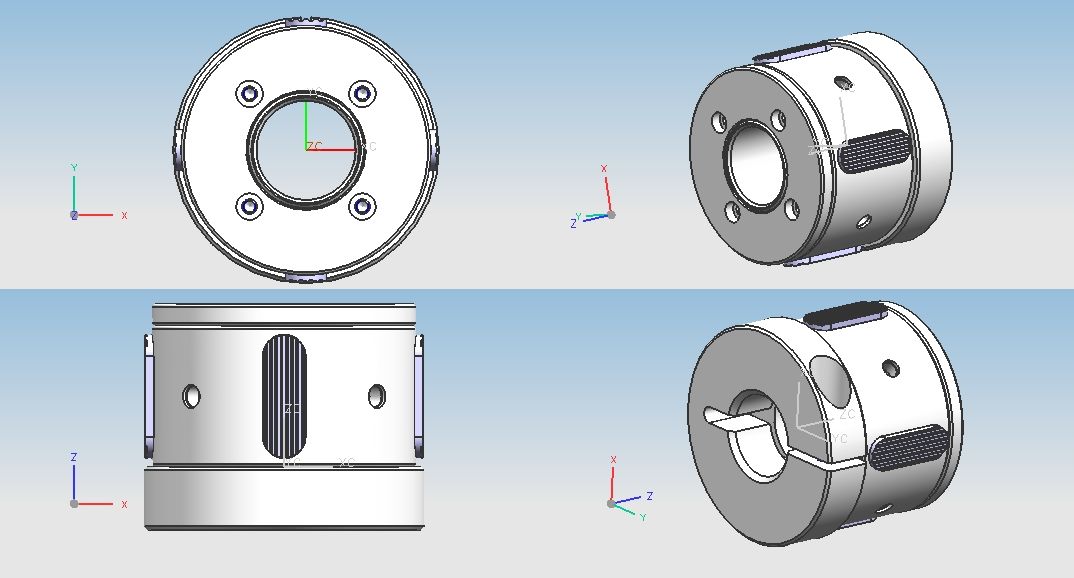

正文摘要:本帖最后由 xuechaoqun 于 2011-7-18 23:00 編輯 發個紙管用快速夾頭的圖片，誰能說明一下結構和是如何使用的？ 說明一下： 是純機械式的，算是凸輪形式，使用時凸輪固定，靠套圈旋 ... |
| 不錯呢 |
|
換紙卷的時候要把端面壓板的4個螺絲松了才能轉動吧 |
| 這個看不懂的話，拆一個單向軸承看看然，后自己捉摸鍵條應該放在什么位置。 |
|
本帖最后由 皓廣 于 2016-11-25 14:54 編輯 本人笨，看了幾遍還是有不明白：1 套圈上的孔是配頂爪上的孔嗎？ 2 套圈內孔中間的凸臺如何套到凸輪上 3 反轉是不是頂爪自己回縮 |
|
很好 |
|
我一開始把凸輪設想成這個樣子了， 這樣內套和外套就同心了。 這樣會有什么弊端嗎？加工？ |
|
這個裝置可以用作軸向快速鎖緊裝置嗎？比如下圖 在右端用來固定黃色的那部分，而且要快速行嗎 |
| 能上傳零件圖嗎？ |
|
本帖最后由 lhjian 于 2011-12-10 19:54 編輯 在旋轉時頂爪會因離心力向外伸出，同時凸輪主體和頂爪產生相對位移也會使頂爪向外伸出，使頂爪將紙筒漲緊帶動旋轉。在一些要求漲緊力小旋轉速度高的情況下也可以不使用凸輪結構，僅靠旋轉時頂爪產生的離心力都可以滿足使用要求。轉動停止時沒有了離心力也就沒有了漲緊力就松開了。套上的四個小孔是保證套和凸輪主體同軸防止產生大的位移，應該有四個柱端頂緊定螺釘安在這里，柱端與凸輪主體凹槽為間隙安裝。 |
