發布時間: 2011-8-15 10:38

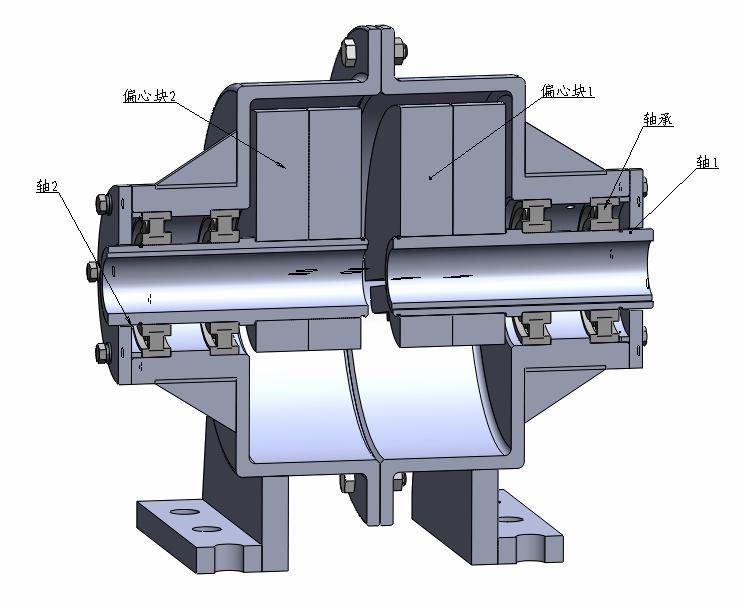

正文摘要:這是我自己做的一個激振器，可應用在多種需要震動的場合，通過調節偏心塊1.2的角度來改變激振力的大小，但是現在有一個問題，必須要保證軸1與軸2的同心度，有什么好的辦法?。? 我考慮的如果沒有好辦法 ... |
|
軸要實心的，軸承要3類軸承，兩個殼子固定用銷釘定位，底座需要加強筋，最后說一句，這個設計沒什么意義，體積過大了 |
| 看不懂啊 |
| 不太懂 |
| 樓主的這個激振器是用在哪里的？ |
| 震體裝好，在加工軸孔一次加工好。軸承擋留在軸上控制?？葱袉?？ |
| 外殼做定位銷配合，裝配時用表找正軸 |
houjinting 發表于 2011-8-15 13:52 解釋下啊。。 |
| 偏心輪的三分之一改成可以調節的。 |
| 要同心干嘛？你這東西本來就是斷開的兩個軸，兩根軸的運動根本不干涉，要同心沒意義。如果非要同心，這種結構只有一根軸能保障，靠裝配太不合算。 |
| 最近正在做震動送料器的案子，該激振器要求兩個偏心塊同步異向旋轉。我這里為了省事選用兩個振動電機來做激振器實現直線振動。 |
