小型的軸承壓裝機，導向件用直線軸承行么？

查看數: 8851 | 評論數: 12 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2011-8-18 14:15

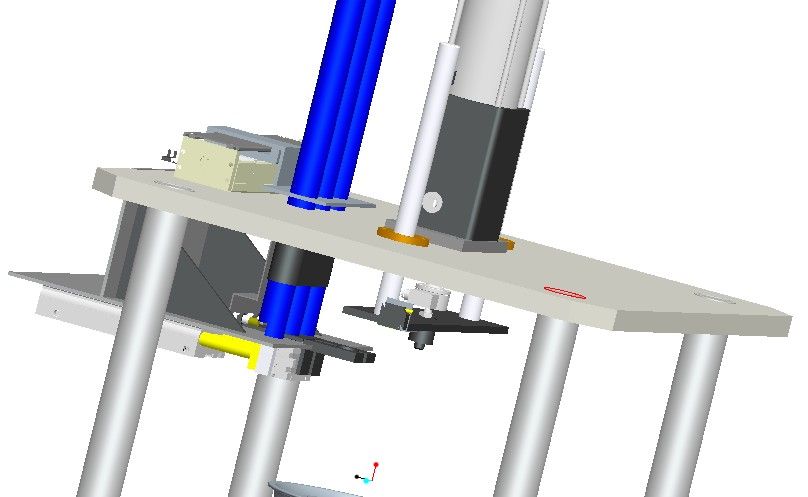

我設計一臺小型的軸承壓裝機，選用的汽缸作為動力，導向件用直線軸承行么，還是用其他什么？我查過沖壓模具導向件，一般用導柱導套。

回復

夢哥啊啊 發表于 2021-3-12 15:18:40

peigong001 發表于 2011-8-18 15:01
我的壓軸承力800KG左右，動作比較頻繁，10s左右一次，選用氣缸感覺簡單一些，不用液壓附件，導向我想選普 ...

用氣液增壓缸真的會壓偏，但是是會隨機偏，速度慢了也沒用，摸不著頭緒哎

機械白癡YY 發表于 2017-9-6 17:22:40

用伺服電缸會好一點。因為你壓這么大壓力的軸承要控制好力和位移。氣缸比較難控制

撈猴子的月亮。 發表于 2017-9-6 16:49:42

混經驗

一刻 發表于 2013-3-20 22:19:06

安裝軸承精度要求還是挺高的，直線軸承有一定的間隙。如果考慮使用直線軸承，將直線軸承座要求長一點，減少點間隙。

東方健 發表于 2013-3-20 21:45:06

用電動缸吧，精度高，速度快

peigong001 發表于 2011-8-18 20:54:07

還有直線軸承，下午問了一下客服，安裝定位精度要求很高，直線軸承的安裝孔兩個的位置精度在0.0幾的樣子，客服跟我說安裝精確的話承受的載荷不大

peigong001 發表于 2011-8-18 20:50:04

peigong001 發表于 2011-8-18 15:01
我的壓軸承力800KG左右，動作比較頻繁，10s左右一次，選用氣缸感覺簡單一些，不用液壓附件，導向我想選普 ...

我選用的是SMC的鎖緊氣缸，不是氣液增壓缸，我感覺10s一次的壓裝速度挺快的，電動千斤頂能實現快速么，以前沒用過

luchun6304 發表于 2011-8-18 16:38:46

直線軸承看一下標注的載荷。
5樓說的也有些道理。
液壓的也不是很復雜，就是成本高些。

chen19830304 發表于 2011-8-18 15:38:46

我覺得用氣缸不行，它的速度和力都不均勻，建議用絲杠！

直接用電缸更好些吧，加入伺服控制速度、行程、推力。可調還直接模擬量輸出。發表于 2013-7-25 23:57
