學習了

贊

學習了！

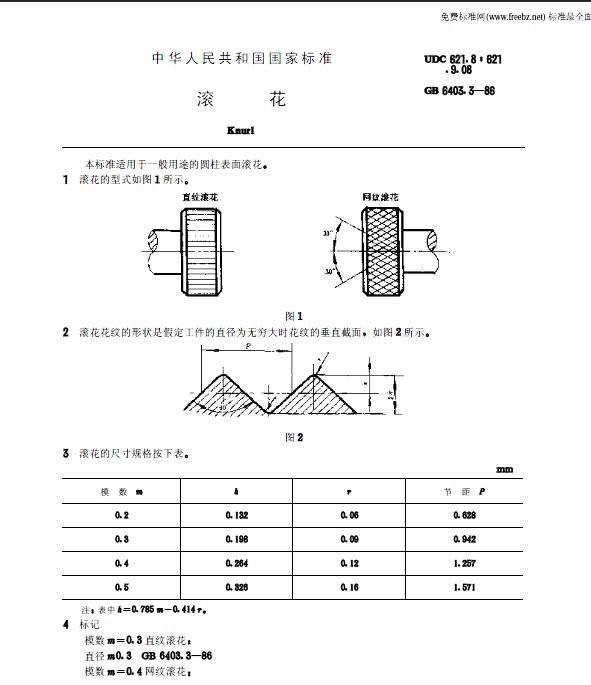

想問一下，滾花怎么標注呢？

這個還真沒研究過

又跟大神學了一招，之前設計的時候，把手做滾花條紋處理，只是標注此處需滾花處理，注明深度。

潛力股。 發表于 2012-3-15 09:55
直紋滾花就是在工件圓周上滾壓出小齒，工件直徑D和齒數Z有如下關系：
D=m*Z，所以滾花若要保證不亂紋，必須 ...

由D=mz得，z=D/m;就是說圓柱的直徑必須是所選m的整數倍是是嗎？如果D不是m的整數倍的話就會出現搓牙對嗎？可以這樣理解嗎？

學習了，以前也沒標注過

不知道網紋滾花是這么標注的呀。

潛力股。 發表于 2012-3-15 09:59
補充一下，根據你所給出的Φ16的直徑來看 除了0.3模數 其余你都可以選  就看你是要牙密點還是稀點了，也就是 ...

我就是用在調節螺絲的頭部，增大摩擦力，材料45鋼硬度HB220，我標的就是m=0.3，幸虧問問大家。
