發布時間: 2012-3-19 06:28

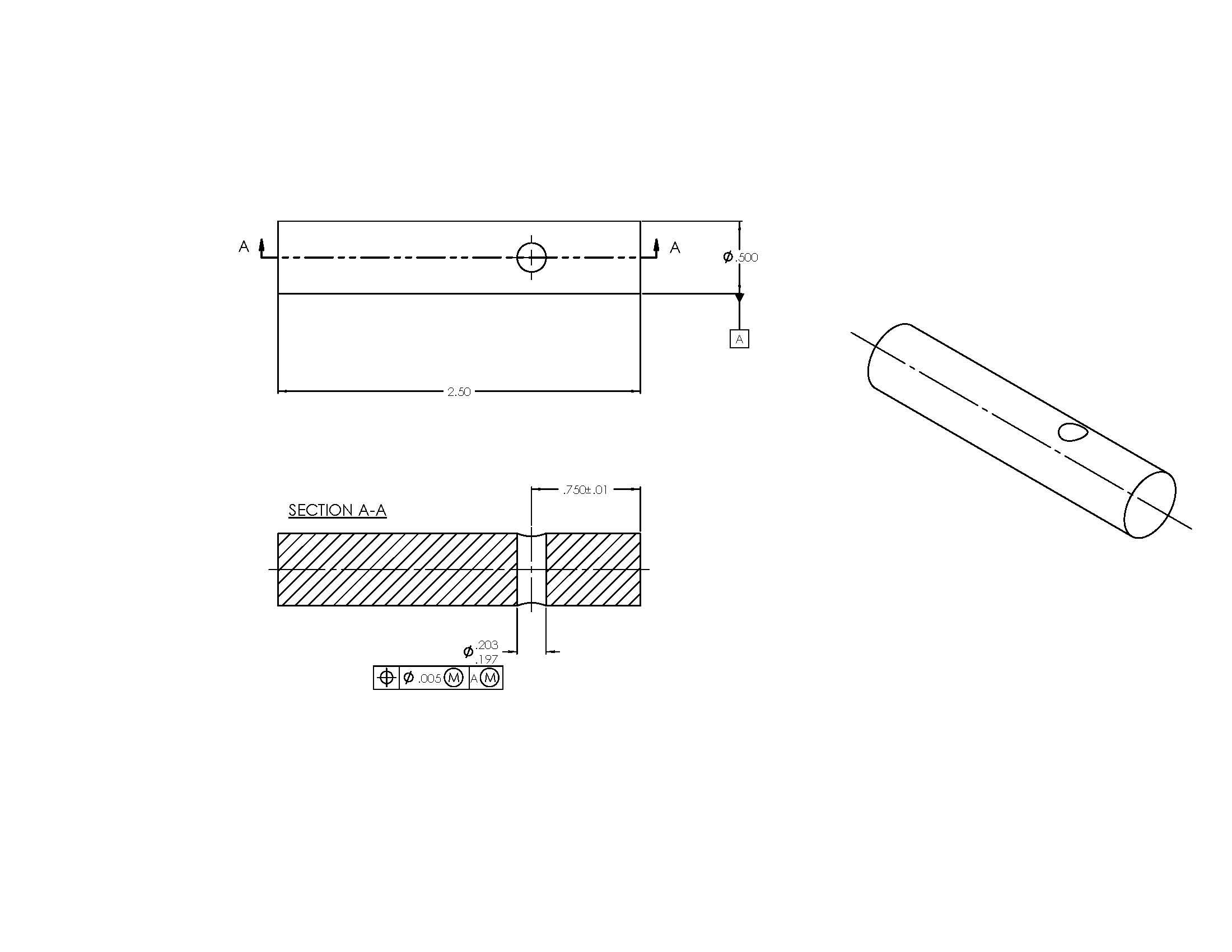

正文摘要:在一個美國論壇上, 有人發了這張圖, 找人問公差問題. 大家也來討論討論. 知道這個貼水平很低,所以發到樂園. 以我目前水平, 可以想到的問題如下: 1. 剖視圖有必要嗎? 2. 位置度公差有何問題? 3. 位置度的公 ... |
| 不要太刻意這些，外國的很多圖都是這樣的 |
|
1、不要糾結于細節，要抓住主要的！ 2、這張圖紙的主要部分是直徑為0.203-0.197通孔的位置度！ 3、而這里的位置度實際是對稱度和垂直度的綜合反映（以A即外圓軸線為基準）， 老外經常這樣標注，因?yàn)槲恢枚鹊囊蟾尤鎳?yán)格（也許是老外里面的菜鳥搞不太懂形位公差的概念）； 4、這里還有最大實體要求，即公差在一定范圍內變動（0.005-0.011），即孔徑為0.203時位置度為0.011； 5、這里基準要素為軸線，用最大實體要求不合適！ 6、以上單位均為英寸； |
| 參與人數 1 | 威望 +1 | 收起 理由 |
|---|---|---|
 十年一夢
| + 1 | 熱心助人，專業精湛! |
| 看看 |
| 做非標設備的，有時是沒時間很規范地畫好圖紙，特別是調試的階段，要更改的話，簡單畫一張趕緊做回來試試。 |
|
我只想我問，圖紙單位是什么？？ 老外的圖子是這樣畫的，在北美一張完整的工程圖就是張這個樣。再簡單的零件都會畫成這樣，是我們的標準不一樣。 |
| 有些地方可能沒必要給公差。 |
| 有點奇怪的是最大實體干嘛要畫兩個M？而且位置度沒這種標法吧？感覺只是應該再端面再吊個B。不過這樣總覺得有點奇怪 |
fan782830040 發表于 2012-3-19 09:02 M是最大實體要求吧？包容好像是E來著不知道說得對不對 |
| 沒必要糾結于圖紙！ |
