等距張開補充示意可能以前沒說明白

查看數: 7374 | 評論數: 14 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

lcs

發布時間: 2012-5-1 22:09

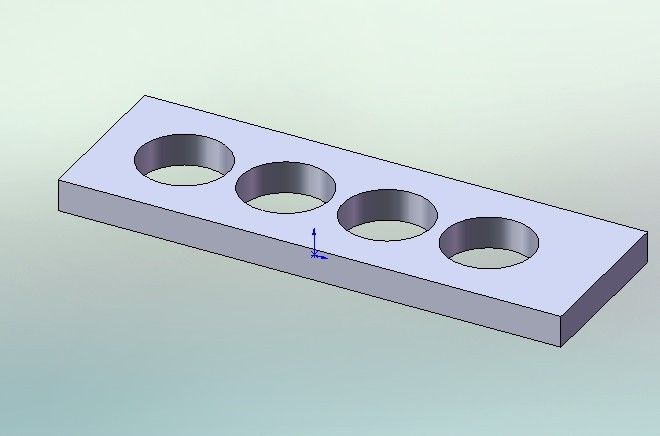

本帖最后由 lcs 于 2012-5-2 07:00 編輯就是所要裝的四個工件（圖中沒畫）一字排開，中間沒有距離，然后吸頭吸住，等距張開，放入圖中所示孔中，希望的是大位做個非常簡單的方法實現，而不是用什么步進等來實 ...

回復

點點人生123 發表于 2020-2-11 22:06:44

做好了嗎樓主，哪種方法弄得

Fighting-cc 發表于 2013-11-21 12:20:48

lb04151013 發表于 2012-5-4 16:21
兩兩吸盤用連接片連接，連接片一端開長孔，長孔距為兩個吸盤分開時增加的距離。一端吸盤固定，另一端用氣缸 ...

這個方案和我的想法很相似，學習啦！

余盛達 發表于 2012-11-15 16:02:34

lb04151013 發表于 2012-5-4 16:21
兩兩吸盤用連接片連接，連接片一端開長孔，長孔距為兩個吸盤分開時增加的距離。一端吸盤固定，另一端用氣缸 ...

不錯。你的想法非常非常簡單并實用著??！頂。

周benbendage 發表于 2012-7-19 14:08:30

等距張開為什么不用一組平行四桿機構呀，實現起來相當簡單，而且距離可調（只要限制開合角度就可以了）。是我沒理解樓主的意思嗎？

hendion 發表于 2012-7-19 12:09:14

可看看米特的繼電器裝配機。里面有個機構挺合適！

sunson035 發表于 2012-5-27 01:50:52

樓主實物做出來沒啊

zxzhfirst 發表于 2012-5-5 22:20:25

看是看不懂的，還是說好

vs323 發表于 2012-5-5 22:18:34

樓主怎么聯系你比較方便，請加我QQ 281395741

lcs 發表于 2012-5-5 09:59:09

感覺樓上的設計經濟實惠，不知連接片往復會不會摩損很快，因為一天24小時工作的話，那工作量很大的，如果能成功克服這一點，我感覺就很好了。

lb04151013 發表于 2012-5-4 16:21:10

兩兩吸盤用連接片連接，連接片一端開長孔，長孔距為兩個吸盤分開時增加的距離。一端吸盤固定，另一端用氣缸帶動，氣缸行程不小于：（吸盤個數—1）*長孔距。

如圖，不知道說明白沒有

游客

發表于 2012-5-5 09:37

不是的我在順德我感覺這種機構在實際裝配中很實用的，所以希望找個很簡單很經濟的方法。發表于 2012-5-5 09:37

快速更換不同連接片。感覺你跟我去年做給日本的一條生產線的要求很像阿，現在終止合作了，難道你是下家？發表于 2012-5-5 08:21

首先表示感謝你的大力支持，針對一種產品感覺是可以的，如果幾種產品初始距離不一樣，可變距離也不一樣，是不是還可以呢？發表于 2012-5-4 22:16
