發布時間: 2012-7-19 12:46

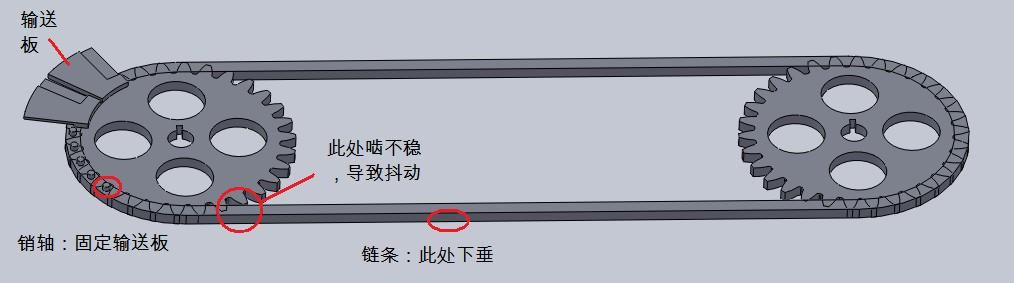

正文摘要:本帖最后由 liyc125 于 2012-7-19 13:43 編輯 我這有一個小型的環形輸送帶，原來是用鏈傳動結構，并且利用鏈條上的銷軸來固定上面的輸送板。 但是現在有個問題，鏈條不管拉多緊，總會有下垂，于是和齒輪嚙合的時 ... |
| 我目前在跟的一臺設備，用到了1.7米的同步帶，咋一看，同步帶下垂很多，而且同步帶下面還有一個鋁板，下垂的同步帶直接跟鋁板摩擦。我以為是安裝師傅沒有拉緊，他說他已經拉的很緊了，不過后來我仔細想了下，那根同步帶比較厚，自身重力較大，下垂很正常，期初本來想做個張緊輪，由于交貨期到了，就只能在輪下面加一個不銹鋼板 |
| 來學習——道理這是樣的，鏈子越拉越長是這樣的 |
| 水平擺放的呀？可以搞個支架托起 |
齒輪與軸 發表于 2013-7-26 12:31 尼龍槽是水平的，改善懸垂不會有問題，只要調整好鏈條與鏈輪的嚙合高度就行了。缺點是一旦轉速過高，鏈條在脫離鏈輪處的一段距離內不是一直線，而是向內有一段弧形彎曲，使輸送過程中有點抖動，改善的方法是在鏈條上加調節螺桿。后來我見過日本，意大利同類設備跟我的用法一樣。 |
周benbendage 發表于 2012-7-19 13:33 這個想法不錯 |
赫德森 發表于 2012-7-19 21:34 請問加了尼龍槽后懸垂改善的效果怎么樣？另外如果要反轉的話，懸垂影響有多大？比如說懸垂造成的誤差有多少mm？懸垂造成的頓挫嚴不嚴重？ |
本帖最后由 lu33189 于 2013-1-13 10:09 編輯
|
| 應該加個張緊輪 |
| 和帶傳動一樣 在下面加一個張緊輪 試試。。。 |
