伸縮結構設計，我考慮的方案，改進求教

查看數: 12724 | 評論數: 15 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2012-8-21 22:20

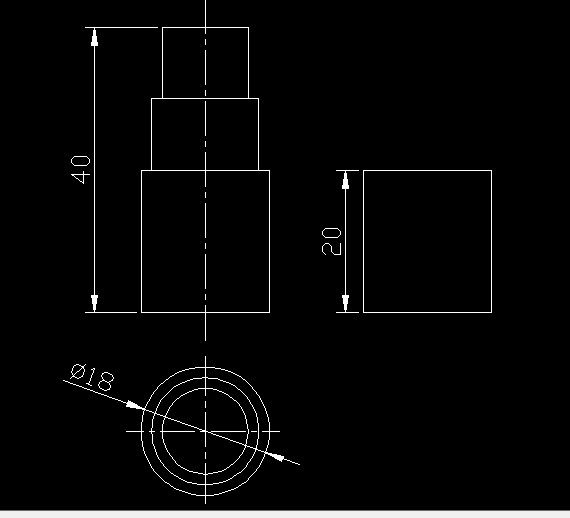

設計要求：1、伸出盡量長，收縮后盡量短 2、伸縮時，動作要緩緩的， ...

回復

navy1866 發表于 2018-12-12 15:13:35

用氣缸（螺桿處）帶動前端部分（最細段），中間一段靠前端拉出或帶回。兩段腔體內可加彈簧緩沖。

伯兮 發表于 2018-12-9 20:37:35

ygxjhnld 發表于 2012-8-22 20:12
這個我也有遇到，但要看樓主具體要怎么做，可以用兩三段絲桿接在一起可以縮很短又可以伸出很長，還有可以用 ...

請問怎么用兩三段絲桿接在一起可以縮很短又可以伸出很長

taxiangguoke 發表于 2012-8-22 21:29:24

難就難在尺寸太小，期待問題的解決。

ygxjhnld 發表于 2012-8-22 20:12:12

這個我也有遇到，但要看樓主具體要怎么做，可以用兩三段絲桿接在一起可以縮很短又可以伸出很長，還有可以用連桿的那種千斤頂，
其實還蠻多的，要看樓主了。。。

wxpwu 發表于 2012-8-22 19:42:38

用液壓的，早有了這種東西

液壓做這個有優勢，有沒有用絲桿的？發表于 2015-9-8 15:15

還要看 發表于 2012-8-22 13:38:16

折疊傘骨都考慮了咋不順著考慮一下折疊傘架，有一種千斤頂就是支架結構的

zj1197598 發表于 2012-8-22 13:09:37

要想緩緩的話就得靠電機實現了

引擎的節奏 發表于 2012-8-22 12:32:55

不知道你的伸縮軸具體是什么結構，其實完全可以用氣缸來實現，調節節流閥控制氣壓做來回速度設定。

njcjgyl 發表于 2012-8-22 12:03:30

不是有多級氣缸嘛
