發布時間: 2012-9-4 21:39

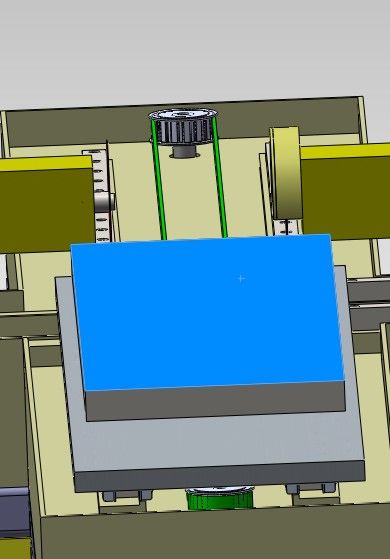

正文摘要:現有一切割用的機器，切割單晶硅原料，厚度30，圖中藍色表面的方塊就是單晶硅原料，切得就是它。切割部分類似于角磨機，鋸片為金剛石鋸片，轉速為3000rpm,機器簡圖如下圖——尚未出結構圖，現在有兩個問題請教： 1 ... |
|
這是種夾緊機構，也可以對中心，你也可以仿照smc那個夾爪氣缸，用單齒輪雙齒條機構也可以，都是要做的比較大！ |
| 對中，用氣爪也可以吧 |
| 防松的問題搞定了么？能接受雙螺母鎖緊么？通過了國檢檢測和機械研究院檢測的最新防松螺母，你可以了解一下的。山東雄越緊固件有限公司 |
|
本帖最后由 機械深似海 于 2012-9-7 15:51 編輯 前面有社友提出了一根軸上正反牙實現對中和齒輪齒條實現對中的結構，覺得很不錯，今天又想到了一種簡易實用的結構，就是把兩個工作臺分別固定在一根同步帶的左右兩側，這樣也能實現對中的結構，不知道電梯轎廂的門，以及動車各車廂之間的門相對開啟和關閉是不是我說的這種結構，向知道的朋友求證，謝謝 |
| 感覺最好使用旋轉工作臺，類似流水線，這樣可以解決螺母怕松的問題。對于第二個問題就太簡單了，不用說你身邊應該有傳真機或者打印機之類的東西，看看那個放紙口就可以了。 |
chntod 發表于 2012-9-4 22:50 樓主和我想到一塊去了，打印機的對中結構是非常巧妙的 |
| 長見識 了！ |
| 了解下 |
liwenjun0905 發表于 2012-9-5 20:39 以前廠家都是用角磨機手工切割的哈哈，現在太陽能產業低迷，尚德都不行了，提供原料的廠家日子也難過的很 |
