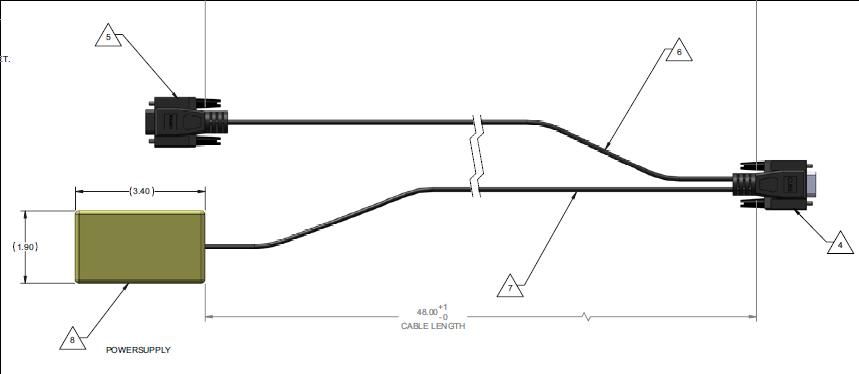

正文摘要:如下圖：這個節點是什么意思？謝謝各位了。( \1 s$ E* t( A9 p 備注：附件是整條數據線的圖紙。 ; O4 o& i& i9 E9 w8 f" Y 5 w2 a2 T8 w% o5 n* S |
| 感謝樓上各位的分享！ |
| 應該是單端接地的屏蔽線！！！！！！！！！！ |
| 沒見過啊 |
| 代表數據線的屏蔽層接地位置。 |
| analog ground 表為類比信號接地10號端子 |
| 節點是兩根導線相接。 |
| 表示改點橫向豎向的兩條導線是內部接通的 |
