加工挺柱孔時有振紋，調參數效果不大

查看數: 8402 | 評論數: 19 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

帖子模式

國慶wq

發布時間: 2012-10-21 19:59

正文摘要:

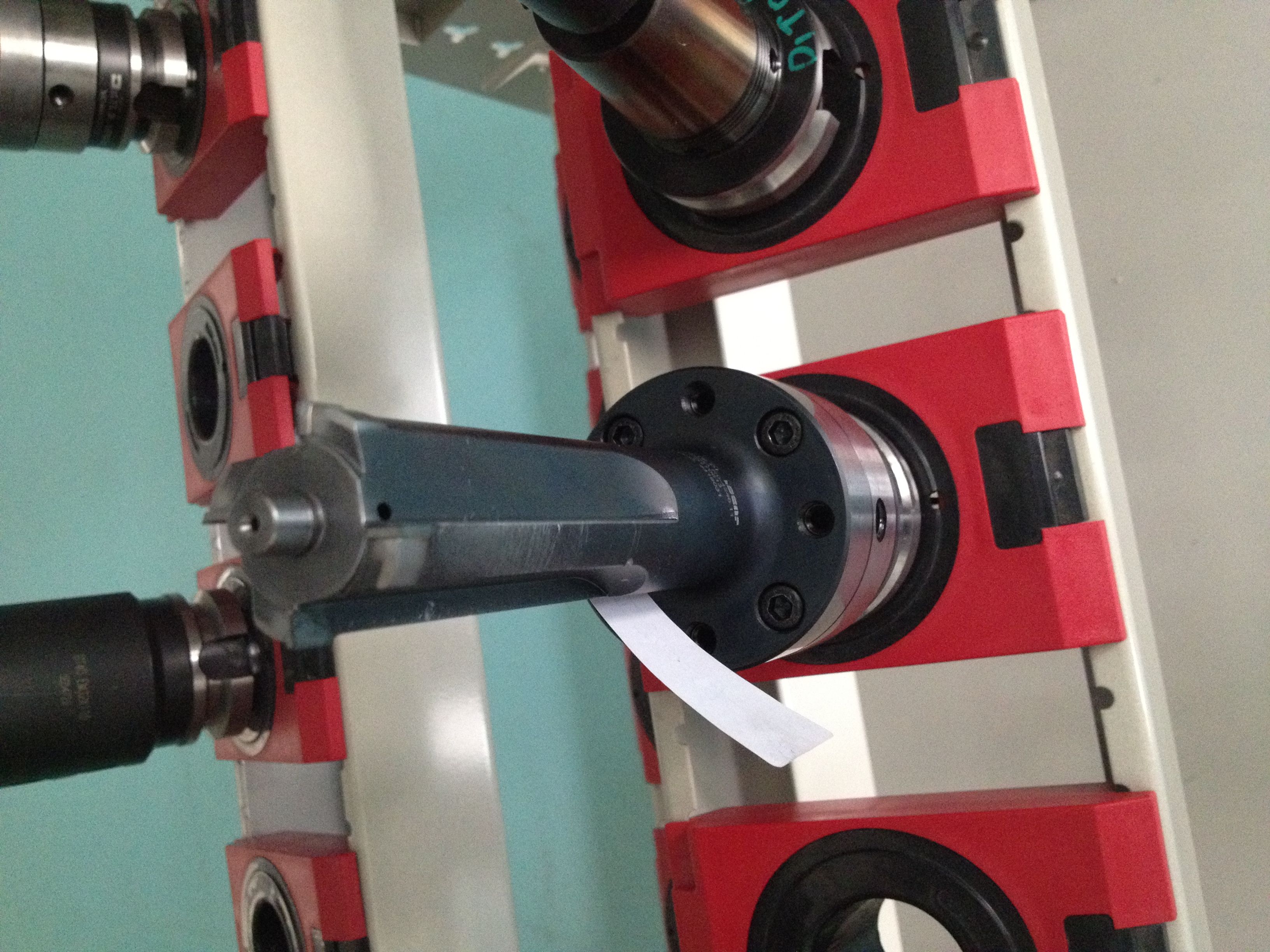

加工挺柱孔時有振紋，調參數效果不大，不知從刀具方面考慮有什么方法！附刀具圖，PCD鉸刀 # _' T" K' N, \8 U- y0 G7 n! ~+ Z b7 c) Z7 Q3 z 3 h6 E. z/ i' d: x6 t9 m" y; L3 v% v ...

回復

刀切面 發表于 2016-7-25 21:45:28

尼瑪，咋回事呢。紋路好熟悉。。。。。。

xagjj123 發表于 2016-7-21 12:02:22

先要確定刀具是否有問題跳動然后檢查參數 這個轉速不能高，還有就是機床共振

譚TTT 發表于 2016-6-22 07:39:15

你好樓主你的問題解決了嗎？我的挺柱孔的問題和你一樣的。后來怎么樣了？

CBN硬車 發表于 2012-10-24 09:17:21

上個刀具低部放大圖. (建議對稱不等份的設計)

國慶wq 發表于 2012-10-24 09:08:29

養豬東籬下發表于 2012-10-23 22:43
* A% Z$ V- E R' B' a倉庫里還有幾只沒用過的刀？試過其它刀具沒有？( ^ c6 R% Q' m+ {" f% N
在機床主軸上打過鉸刀跳動沒有？( v. b' v& P h5 E9 {: ?* S
轉速降到1000，進給每 ...

跳動也打了，也蠻合理的，廠商直接就把刀帶回去修了，具體如何修改還不確定，倉庫有的好，有的不好！

點評

刀切面

這事最后咋辦了？告訴我們呢，坐等答復 發表于 2016-8-28 14:43

養豬東籬下 發表于 2012-10-23 22:43:06

國慶wq 發表于 2012-10-23 08:13
" P$ N$ j( E1 g4 i- F- k四刃的，轉速是3500,進給0.3，這是調整后的參數，其他參數影響更大！

倉庫里還有幾只沒用過的刀？試過其它刀具沒有？
在機床主軸上打過鉸刀跳動沒有？
轉速降到1000，進給每轉0.4，看看加工效果有何變化？（僅僅為了測試，不是真的長期給這么低的參數）
PCD鉸刀廠家過來看過沒有，怎么說的？

城風 發表于 2012-10-23 10:55:02

有可能是刀具沒磨好，你用放大鏡看一下PCD刀片刃帶就明白了。

國慶wq 發表于 2012-10-23 08:13:39

養豬東籬下發表于 2012-10-22 22:31 # K' F" h- F; A: }. m
PCD鉸刀是幾個刃口的？你轉速和進給分別是多少？

四刃的，轉速是3500,進給0.3，這是調整后的參數，其他參數影響更大！

養豬東籬下 發表于 2012-10-22 22:31:35

國慶wq 發表于 2012-10-22 19:53
0 a' [' R6 j: _2 }' T) E+ ]剛上去加工就這樣，每次振紋都一樣，都在同一位置，粗加工完沒有振紋，就是精加工出現這種情況，PCD刀片沒 ...

PCD鉸刀是幾個刃口的？你轉速和進給分別是多少？
