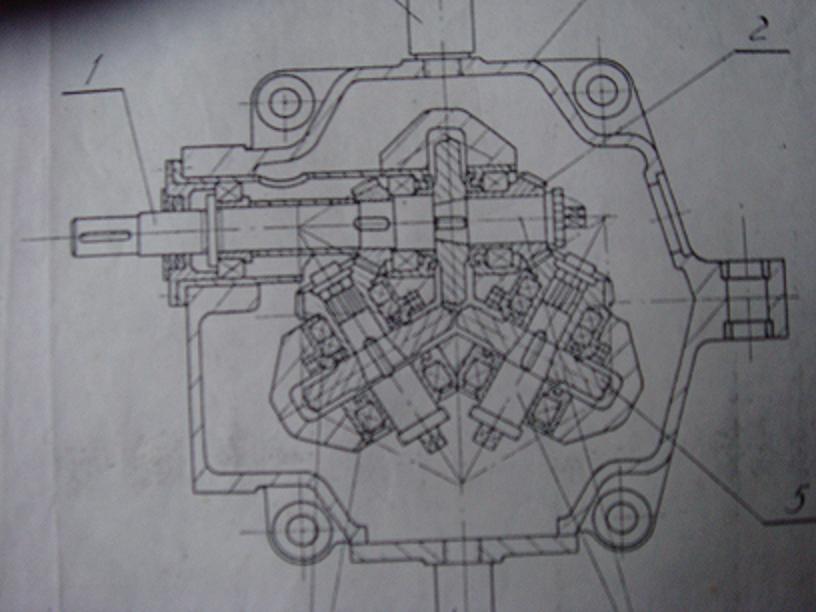

該軋機由多機架組合而成（圖示僅僅其中之一），用于冷軋生產直徑0.3cm以上的各類鋼絲產品。目前未見次類國產設備面世。

等待答案

Y型三輥沒看到，但是十字形棍的現在很常見，好像效果還很好！

Y型精軋機組(Y—finishing   mill   train)

由4～14臺軋輥呈Y型布置的三輥式軋機組成的軋制成品線材的成組軋機。每架軋機由3個盤形輥按軸線互成120o布置(見圖a)，因3個軋輥的軸線似英文字母“Y”而得名。機組由一臺直流電機經增速器帶動縱軸和螺旋傘齒輪成組傳動(見圖b)，其中單數機架為上傳動，雙數機架為下傳動。



線材的Y型精軋機組中，相鄰機架的間距較小，僅在405～550mm左右，采用高剛度的機架；由液壓缸緊湊地固定在一個整體底座上，兩機架間裝有耐磨的滾動或滑動式導板。軋輥是由耐磨的碳化鎢輥片與鍛鋼輥芯組成的復合軋輥，相鄰兩架軋機的軋輥倒置180。，成“Y”與“人”狀交替排列，故可進行高速無扭線材軋制(見線材軋制)。

Y型精軋機組的優點是：(1)相鄰機架上的軋輥互相倒置180o，因而軋制時不需翻鋼，實現了高速無扭軋制，軋制速度可達50m／s，最高為63m／s；(2)采用三角形一三角形延伸孔型系統和弧三角一圓形精軋孔型系統，軋制時軋件在三角形孔型中的變形處于三面受壓和六面加工的狀態，因而變形均勻、表面質量好、劈頭少、成材率高；(3)一套孔型可適應不同鋼種的軋制，在三角形孔型中軋制時，軋件的寬展小而延伸大，不會出現過充滿現象而產生耳子與折疊等缺陷，加之采用微張力軋制，故一套孔型中能適應各種鋼種及有色金屬的軋制；(4)該軋機采用精密螺旋傘齒輪傳動，取消了萬向接軸和軸鍵；故軋機的振動和噪聲很小；(5)采用集體傳動，避免了咬入瞬間的動態速降；(6)采用耐磨的碳化鎢軋輥和高剛度機架，為保證張力恒定和提高軋制精度創造了有利條件。Y型軋機的上述優點，對軋制有色金屬、難變形金屬和特殊合金是十分有利的。

Y型軋機的主要缺點是：(1)軋機結構復雜；(2)孔型加工困難且必須在專用的車床上進行，加工精度要求高，孔型修磨時3個軋輥成組加工，以保證軋制線的嚴格對中；(3)軋槽磨損后不能在線換輥，必須有大量的備用機座；(4)氧化鐵皮不易消除而影響產品表面質量。

由于以上缺點，特別是由軋機結構所限，這種軋機近年來已很少再投產。
