轉盤主軸結構請大家幫忙指正

查看數: 9169 | 評論數: 22 | 收藏 7

關燈 | 提示：支持鍵盤翻頁<-左右->

帖子模式

xiepan

發布時間: 2013-7-19 16:05

正文摘要:

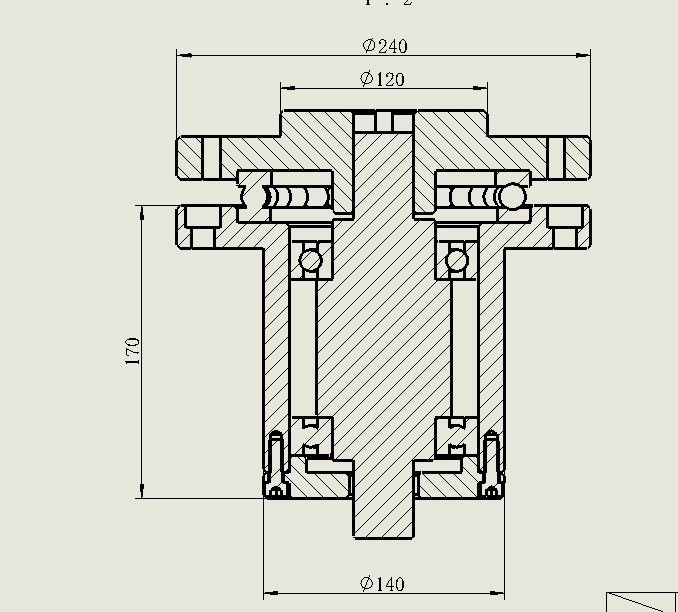

轉盤主軸結構，，負載700kg 低速間歇旋轉 5分鐘轉動一周扭矩80N.M 請大家指正圖示為主軸結構，上端法蘭盤安裝直徑1.8m 轉盤 ...

回復

cgq01 發表于 2019-12-17 11:20:39

好厲害收藏一下

任我行ren 發表于 2013-7-21 23:13:37

angel1399793 發表于 2013-7-19 16:37
上下不覺得很不協調嗎

不錯

ccxbeyond123 發表于 2013-7-21 15:10:43

可以簡單一些

齊魯大地 發表于 2013-7-20 14:40:45

上端軸承用一卡簧定位更好些，
結構太復雜，直接用一盤外齒輪回轉支撐即可。、

點評

wjxfchina

好想法，我們做過的2000m的大轉盤，下面用大齒輪比直接平面軸承穩定性能好了很多，還是高速的發表于 2013-7-20 14:46

陽715 發表于 2013-7-20 13:36:14

都好專業啊，學習了

lhl2012 發表于 2013-7-20 12:10:51

像1.8m的轉盤，載重700kg，最好用回轉支承，運轉會很平穩。

點評

xiepan

回轉支撐成本太高了發表于 2013-7-20 14:08

wjxfchina 發表于 2013-7-20 11:36:09

你這個不就是理瓶機轉盤嗎，這個結構還差個軸的定位吧

翔夢隨風 發表于 2013-7-19 20:58:29

本帖最后由翔夢隨風于 2013-7-19 21:25 編輯

1。樓主圖上的剖面線有些問題，估計樓主也是比較匆忙簡單做了一下。
2。不知圓盤上的東西是否對稱放置，圓盤下部是否有支撐輪，1米8不是個小直徑，如果偏載的化會導致圓盤變形。
3。如果沒算錯的話，樓主用的是6212吧？外徑110內徑60，厚度22。如果載荷都集中在主軸中心附近的話，這個重量，可以采用背靠背圓錐滾子軸承。這樣，結構也可以簡化。

點評

翔夢隨風

那，這樣的話，重量主要由支撐輪承載的。所以中間的結構主要起定心作用。沒必要使用推力軸承的。直接用兩套深溝球軸承就可以了。當然，軸承孔結構也要變動一下，出階梯孔，讓深溝球軸承也承擔一部分重力。發表于 2013-7-19 21:37

xiepan

圓盤上的東西為對稱放置,, 下部加支撐輪另 : 上部圓盤外圓周上是安裝的夾具,主要重量都分布在外圓周上發表于 2013-7-19 21:29

ligoligo 發表于 2013-7-19 20:45:03

下面深溝軸承不用限位鎖止么?設置個孔卡都好啊~!
