說實話，不上有限元你這個軸都夠嗆能通過啊。單純算算扭剪，就已經114Mpa了。算彎扭組合的話，45鋼夠嗆啊。

能將邊界條件告訴我嗎？
8 V5 N5 a) j9 p9 Y5 ]) ]

你 方便的話可以上傳到論壇來，實在不行就QQ 437277875.

夕陽書生 發表于 2013-7-25 21:08
但是，現在的電動車的后軸就是這樣的結構。為了穿電線，必須鉆孔。

  m. t7 k/ q; ?" J曾經有人找到我，讓我加工這種軸。要 ...

+ R3 L8 U3 N0 r. t7 [) ~0 s是啊，我們現在電動車就是這結構啊，你知道一根批量生產價格多少嗎？才10元，沒辦法，采購商價格壓得很低啊，不過我們實驗用的請人家要200一根哦。

機械夢想者2 發表于 2013-7-25 17:26
有，我們做出來了，沖擊實驗過程中有些斷裂，斷裂部位在端部應力集中部位。

2 z) ~0 r) ?: E* |+ O% @有，老師，我怎么發給你呢？謝謝啊
) V9 j9 L+ U8 E1 V5 E6 B$ i

但是，現在的電動車的后軸就是這樣的結構。為了穿電線，必須鉆孔。

/ L& ]5 o9 ?9 [1 p# }曾經有人找到我，讓我加工這種軸。要求材料40cr，調質，磨，最后發黑。價格只有5元多一點！我直接把他請了出去。

你這樣加工，還不如搞槽好！

逍遙處士 發表于 2013-7-25 17:08
沒見過這么干的。
' V! e3 R% X7 u% o) N  z實在要干，你打個對稱的，也比偏置的強。

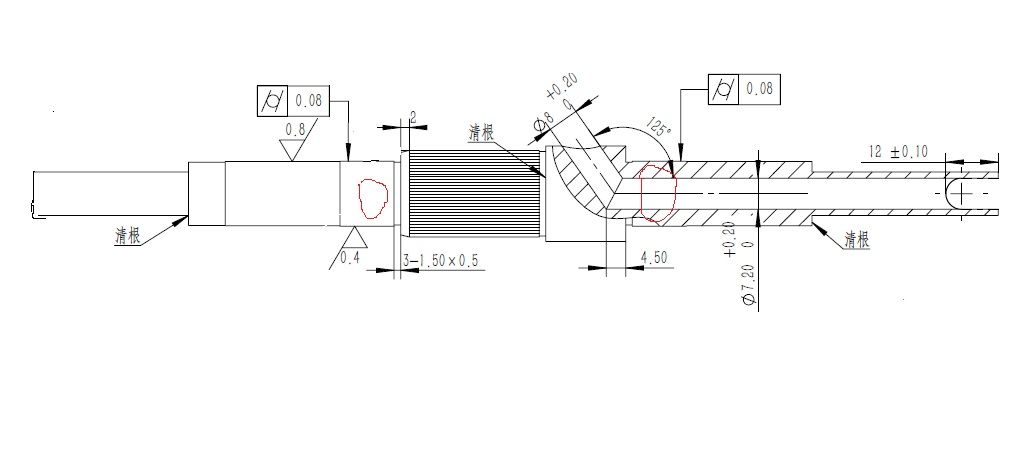

老師，沒辦法啊，中間孔是為了穿電機定子三相線，而現在電動車電機軸大部分采用這結構，發現有些會斷裂啊，畢竟是人命關天啊，來不得半點馬虎和僥幸。

eddyzhang 發表于 2013-7-25 17:10
. q' o0 D  o, b* c0 L8 _有實體模型沒

1 S( \- E2 w  e9 ?* Y有，我們做出來了，沖擊實驗過程中有些斷裂，斷裂部位在端部應力集中部位。
