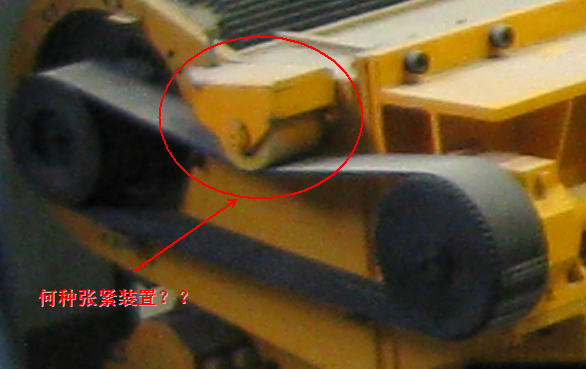

貌似不難

感覺是偏心軸調節

是張緊機構的一種以前見過   就是靠旋轉調張緊力的        位置定好以后固定方式 不好  我以前做是用的配重   效果很好

同步帶買長了，就加了一個漲緊，經常這么干

nangonglyj 發表于 2013-11-7 21:37
偏心軸或者旋轉張緊座

安裝壓輪的軸！偏心的地方可以在軸的里面一端，壓輪與偏心軸通過軸承連接，工作的時候偏心軸的角度是事先調節好的，再鎖緊不動，設計的時候偏心量可以通過同步帶的長度和軸間距模擬出來。
方法很多，做這種東西也就是看那個方便，以及和以前設計的通用性。

皮帶自動張緊輪裝置，內裝彈簧例子



皮帶自動張緊輪裝置，內裝扭簧例子

可能還安裝了拉簧做預緊用來做自動調整吧，不可能就是死的固定一個位置，考慮運行時間久了以及氣溫變化的熱脹冷縮。

偏心軸或者旋轉張緊座來自: Android客戶端
