| 樓主想要一個便宜的 |
| 老大是搞設計的吧，上面的圖片能說明一切。 |

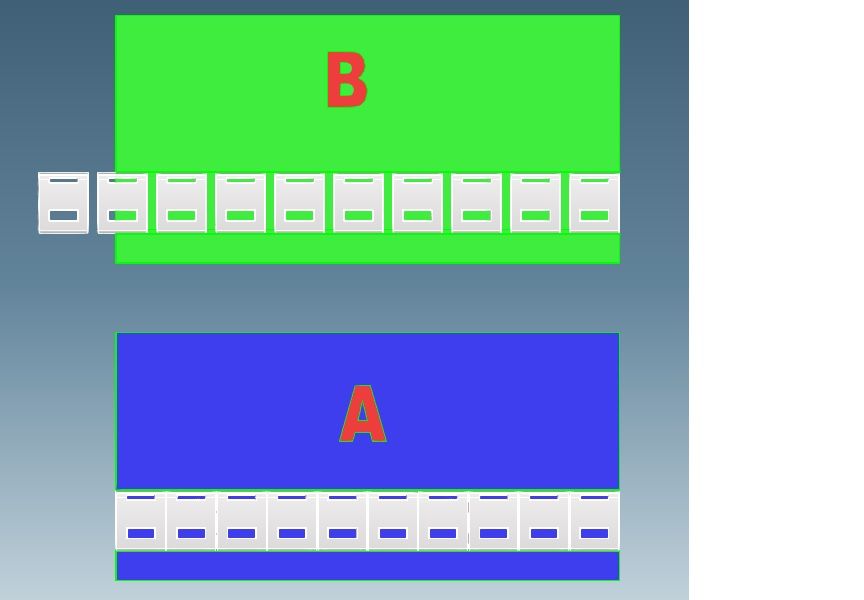

| 補充說明！要求只用氣缸，氣缸推出時產品分開！等距分布！ |
fmdd 發表于 2013-11-21 08:08 你好，能說的具體點嗎？最好能給個圖片參考下！這個糾結小弟很久了！望大神指點！ |
原來做了一個自動裝箱的方案，從注塑機取件裝箱。注塑機開模后，機械手通過取出治具將八個產品取出，翻平后橫出，將八個產品放置在承接臺上，承接臺自動將八個產品并攏并旋轉90度，機械手倒角翻直，通過裝箱治具將產品移置周轉箱內。
并攏裝置的示意圖如下：
如果是單排工件在輸送線上并攏，只需要采用積放輥子或者倍速鏈輸送就可以了。 |
| 參考百葉窗 |
| 剪刀叉架很適合處理多點等距分布 |
| 氣缸+導板 |
| 找了一圈，沒有找到！大家有沒有好的機構可以實現…… |
