大家怎么出裝配圖的？

查看數: 13719 | 評論數: 21 | 收藏 2

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2013-12-12 18:54

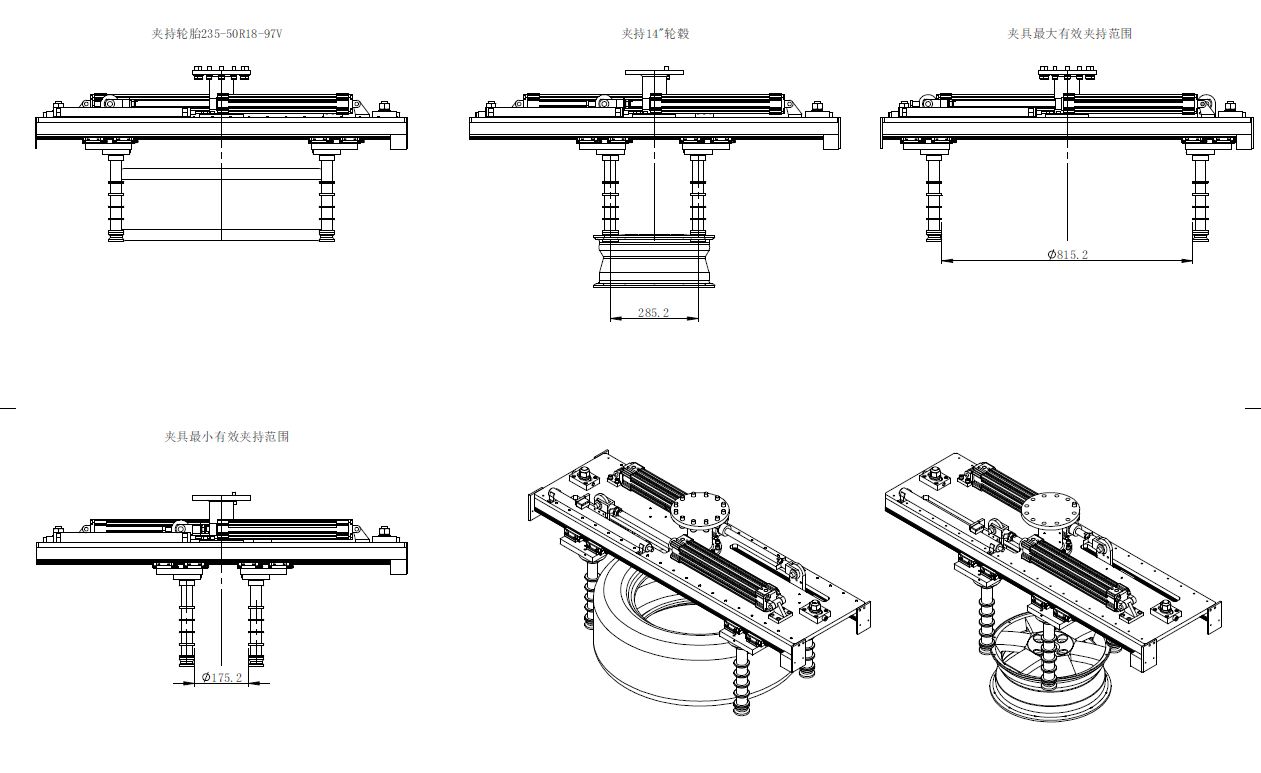

本帖最后由無言，于 2013-12-12 18:55 編輯 $ x9 O; q. Z7 M" G" f L4 n) h0 L 我們小公司，圖紙說不上規范，以前亂七八糟的。5 p8 b( k& U& { 和國標的區別蠻大的，各有千秋吧，安裝鉗工比較喜歡， ...

回復

ily25198 發表于 2016-6-22 10:13:12

斯佰睿發表于 2013-12-12 22:46* e% p& u$ o. w" s" u6 o6 H/ x
有明細好點。爆炸圖也很好用

爆炸其實不好用，組裝的同事經常會說看不懂

志文168 發表于 2014-1-18 15:29:11

差不多，我也是這樣出圖的，，然后自動生成一個零件明細表，不過，我一般會再加上一個總裝的爆炸圖

crazypeanut 發表于 2013-12-16 10:20:18

不過感覺這個做法不錯，簡單直觀，我回頭也試試

crazypeanut 發表于 2013-12-16 10:06:11

恕我直言，這么搞裝配圖的原因是車間工人看不懂三視圖吧，呵呵

這個真不是，我們車間工人要加工零件的，你說別人看不看得懂，他們蠻多都懂公差配合的？這個是德國很多公司的做法，我們是參考別人的，工人也喜歡。發表于 2013-12-16 10:17

三八大蓋 發表于 2013-12-15 21:46:01

確實有點與眾不同啊

Wooden_Horse 發表于 2013-12-14 19:23:10

分機構畫啊

huhaofei 發表于 2013-12-14 03:20:01

WUHANLIST 發表于 2013-12-12 22:55:33 ! o. \* a" r5 R$ [
這樣也不錯。以前出圖，每一個孔位用的螺絲，平墊，彈墊全標在指引線上，工人用起來方便，

這樣做規范，但是耗時多一點。我現在都不這樣做，原因是沒必要，我弄上去了，工人嫌圖面東西太多，本身他們識圖能力就不強，干三年車床，圖紙看不懂，我牙都驚訝掉了來自: Android客戶端

bstronger 發表于 2013-12-13 20:09:09

其實我proe也就半桶水。。

bstronger 發表于 2013-12-13 19:43:40

solidwork很難嗎。最近我在自學，之前在學校學的是proe。感覺畫我公司零件有些用proe會，可是一用到solidwork就不會了。可是我這里都是用這個。。而且我平時工作用的就是cad
話說。。用3D畫不是更難嗎

是從UG轉用Solidworks,三維軟件都那個樣子，最多找不到功能按鈕位置。發表于 2013-12-13 19:47

你會PROE，Solidwork一天就會了。我從UG轉CAD只用了半天，就是旋轉功能你用的可能一開始不習慣，發表于 2013-12-13 19:46
