鏈條收卷有什么收卷方式，或者方案可用？

查看數: 3540 | 評論數: 7 | 收藏 1

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2013-12-13 10:15

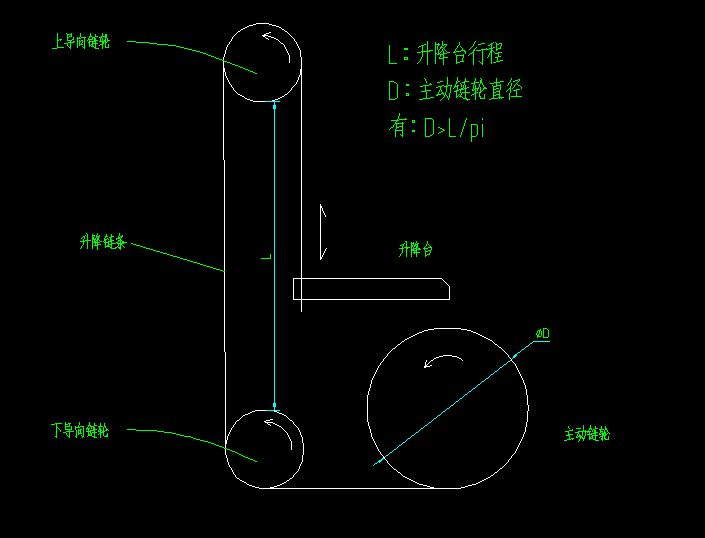

如附圖所示，通過鏈條將主動鏈輪的旋轉轉換成升降臺的上下運動，驅動必須用電機。主動鏈輪的最小直徑D在結構仍不允許的情況下，有什么收卷方式，或者方案可用。多謝。 ...

回復

guan2016 發表于 2018-11-27 08:39:01

沒必要收卷，聯在右側鏈條上上升，左側鏈條上下降，結構優化一下就好了

天下有雙 發表于 2018-11-26 21:42:48

想改造現有設備，利用已有的鏈條，改變驅動位置

korla 發表于 2013-12-13 13:57:33

whzh00 發表于 2013-12-13 13:52
請參考下圖，不知道你用這個具體干什么，感覺這個結構不是很緊湊

索具傳動也可以。想改造現有設備，利用已有的鏈條。

whzh00 發表于 2013-12-13 13:52:21

請參考下圖，不知道你用這個具體干什么，感覺這個結構不是很緊湊


第三個方案凹槽的寬帶應該只能容乃鏈條的寬度，避免鏈條和鏈輪在嚙合時不在同一直線上發表于 2013-12-13 13:54

學習的心態 發表于 2013-12-13 11:18:02

學習的心態發表于 2013-12-13 10:32
有沒有考慮過不用收的結構？

對啊，我知道的，只要電機正反轉記好了，鏈條長度最還是不變，就像是定滑輪，嘿嘿

學習的心態 發表于 2013-12-13 10:34:36

一邊添加配重，改變驅動位置，我覺得結構就簡單了，拙見，望批評。

學習的心態 發表于 2013-12-13 10:32:30

有沒有考慮過不用收的結構？

謝謝參與。本機構需要往復運動。發表于 2013-12-13 10:45
