老外的彈簧圖紙找不到螺距

查看數: 3715 | 評論數: 8 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

帖子模式

verysedate

發布時間: 2014-3-15 11:09

正文摘要:

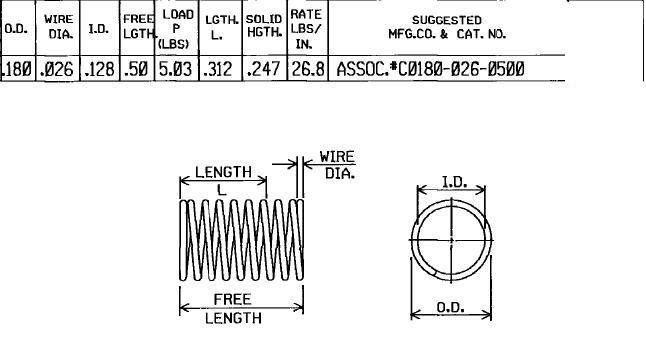

麻煩一下。我這張圖紙上只看到彈簧的總長是0.5 外徑O.D 是0.18 內徑 I.D是0.128 以及wire dia 但是SOLID HGTH 0.247 LGTH.L. 0.312 代表什么意思。以及LOAD P 是彈簧的 ...

回復

kishiboo 發表于 2018-11-22 10:41:54

有高度了螺距不就出來了嗎

我愛大機械 發表于 2014-3-17 18:50:42

可以算的

verysedate 發表于 2014-3-16 17:01:04

亂影l(fā)yy 發表于 2014-3-15 14:11
首先，表格最后不是牌號么？似乎是美國彈簧吧？現成的直接買啊，你自己加工會比它們量產的便宜？？？？

...

謝謝！不知道，您是否知道這張圖紙表示彈簧的螺距是多少啊？

verysedate 發表于 2014-3-15 16:23:02

亂影l(fā)yy 發表于 2014-3-15 14:11
首先，表格最后不是牌號么？似乎是美國彈簧吧？現成的直接買啊，你自己加工會比它們量產的便宜？？？？

...

我想知道螺距是多少？不知道您是否知道，我怎么看不出來啊？

verysedate 發表于 2014-3-15 16:21:37

亂影l(fā)yy 發表于 2014-3-15 14:11
首先，表格最后不是牌號么？似乎是美國彈簧吧？現成的直接買啊，你自己加工會比它們量產的便宜？？？？

...

您好，我要需要的量不大。國外的周期我等不起。所以我想知道螺距是多少？自己找外協加工。

小小小機械師 發表于 2014-3-15 14:29:13

本帖最后由小小小機械師于 2014-3-15 14:30 編輯

LBS 是重量單位磅

亂影l(fā)yy 發表于 2014-3-15 14:12:20

補充 C0180-026-0500 直接按這個買現成的

亂影l(fā)yy 發表于 2014-3-15 14:11:04

首先，表格最后不是牌號么？似乎是美國彈簧吧？現成的直接買啊，你自己加工會比它們量產的便宜？？？？

另外，由壓縮彈簧負載P=彈簧常數*位移量
我估計Load P為負載
LGTH L. 為允許最大變形后彈簧長度。
Rate LBS/IN 為彈簧常數
