發布時間: 2014-5-15 09:57

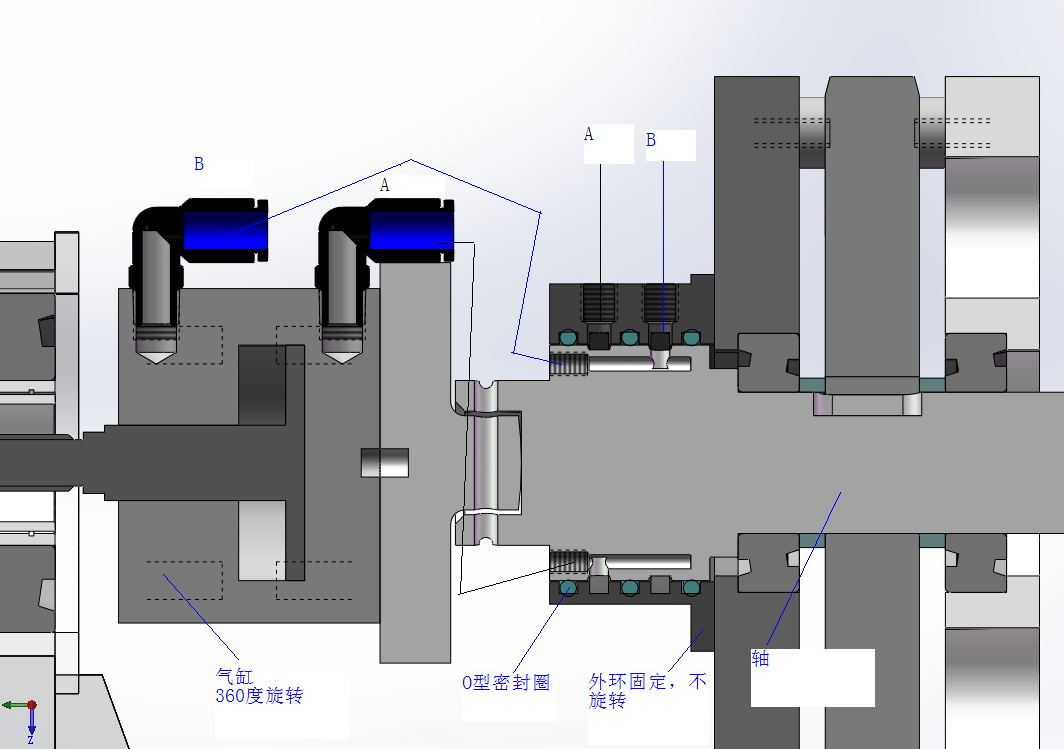

正文摘要:如圖示，軸與氣缸連接，氣缸需要360度轉動（不要問我為什么要轉動），氣缸上的氣管與軸上的兩個進氣孔連接，軸外環固定通過O型圈相配合，以達到通氣時氣管跟著軸一起轉動，從而達到氣管不會纏繞。 問題：1、O型圈與 ... |
樓主不出來總結一下最后怎么定的嗎？ |
4年前的帖子依然可以學習。 |
Silicen 發表于 2014-5-15 14:22 O圈動密封壓縮量一般在6%-20%，其他真沒接觸過。。。斯特封你可以找一下資料和廠家詢問一下，估計也不會很貴 |
| 不知道您這個轉速怎么樣，可以選用斯特封吧，旋轉速度≤3m/s就Ok |
| 還是自己頂一下啊吧 |
 |
|
本帖最后由 逍遙處士 于 2014-5-15 10:07 編輯 當活塞軸向運動時，若一側壓力大，則容易將O型圈擠入縫隙而損壞，為了避免，就在對應側加保護墊。保護墊的外徑與缸筒內徑之間間隙很小，保證O型圈即使承受高壓也不會被擠進去。 你這個是轉動，應該沒有這個問題。 另外，如果要求不是很嚴格，則按照手冊上的規定，來選密封圈，及確定溝槽尺寸，也未嘗不可呀？ |
