機械設計之不可忽視的細節(1)

查看數: 10125 | 評論數: 23 | 收藏 3

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2014-5-19 19:54

且不說細節決定成敗這種大話吧，但是機械設計中的細節至少會影響到產品的易用性、通用性、可維護性、拆裝的方便性等，諸多的細節有可能會影響到產品的質量和性能的，不知這點你在設計中注意到了嗎？此貼僅拋磚引玉， ...

回復

江洋大浪 發表于 2019-11-25 15:24:37

上圖里是一個端蓋的起吊孔。改后直接用同等直徑的螺栓起吊

future@此刻 發表于 2014-5-27 17:08:56

番茄唐龍發表于 2014-5-19 19:56

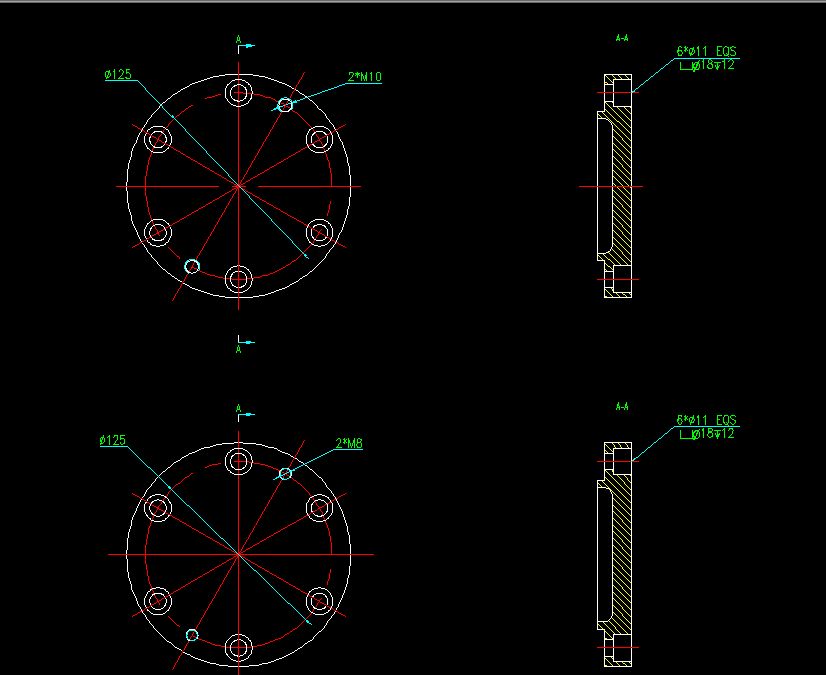

此為一軸承壓蓋，零件雖簡單，但設計的好壞立馬見分曉。

剛做了齒輪二級減速器，就是想問一下，角接觸軸承可以用內嵌式的么

bill06 發表于 2014-5-21 09:05:17

路過

番茄唐龍 發表于 2014-5-20 22:21:00

番茄唐龍發表于 2014-5-20 18:28
╮(╯▽╰)╭拋了的磚可惜沒有引到玉啊。難道大家多是閉門造車的？都不分享經驗嗎？？

一般上鏜床的孔會表上坐標，其余要求不高的，或者上加工中心的基本不標孔坐標

迷茫的維修 發表于 2014-5-20 22:07:49

形狀位置公差未標
如果加個O型圈是不是更好

hc2003 發表于 2014-5-20 19:12:04

細節決定成敗

番茄唐龍 發表于 2014-5-20 18:28:31

╮(╯▽╰)╭拋了的磚可惜沒有引到玉啊。難道大家多是閉門造車的？都不分享經驗嗎？？

法蘭太簡單了，弄個之二出來玩玩。法蘭標尺寸我同時會附上孔的坐標尺寸，這是方便操作者的習慣，也標上孔距尺寸，方便檢查。發表于 2014-5-20 20:16

逛逛論壇 發表于 2014-5-20 09:45:43

該設計常見在軸承座上，比如搖臂銑無級變速箱上端的那個軸承座。用在軸承壓蓋上就很少見了。壓蓋的徑向配合是很松的。

kirod512 發表于 2014-5-20 09:37:13

真是細節決定成敗，學了。感恩！

持之一恒 發表于 2014-5-20 09:25:04

端蓋上加了兩個折卸孔，使用搬手考慮了，不錯，學習了
