發布時間: 2014-6-11 11:03

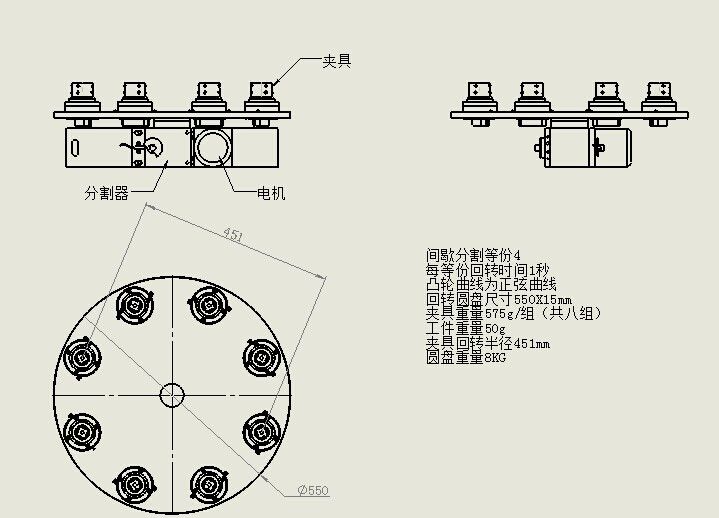

正文摘要:做了幾年設計，還是不會算，經常靠經驗，或者要供應商幫忙選型，所以想請教前輩，以圖片為例，教我如何計算，請列出詳細計算過程，權當造福小輩，不勝感激！ ... |
| 學習了 |
| 也有選型的困惑，在重載高速的情況下，會不會出現沖擊和振動，怎么消除這種情況呢 |
囨檞釋 發表于 2014-6-11 13:23 大俠，Tc的計算公式的含義可以解釋下嗎，Tc和出力軸的關系為什么要跟驅動角有關系了 |
海上鋼琴師1900 發表于 2019-2-25 17:01 兩者的單位在數值上是相等的 |
囨檞釋 發表于 2014-6-11 11:17 你好我想問下，這個慣性扭矩按你算公式其單位應該是kg.m。但慣性扭矩的確是kgf.m |
| 優秀 |
| 學習學習 |
|
1S旋轉90° 加減速各占定位時間的25%。就是0.25s。這樣下來，角加速度25rad/s^2 最大轉速60rpm。 轉動慣量J1=1/8*M1*D^2 =0.3025KG/M^2 J2=Jt+JL=8*1/8*m1*d^2+8*m1*L=0.029025KG/M^2 J=J1+J2=0.3025KG/M^2 T=Ma=0.3025*25=7.56N.M 嗯，如果沒算錯，這樣就可以選出電機啦 |
囨檞釋 發表于 2014-6-11 13:23 不需要除G，本身就是質量kg 如果是重量N，才需要除G |
