彈簧自動下料裝置

查看數: 10730 | 評論數: 28 | 收藏 1

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2014-9-17 20:38

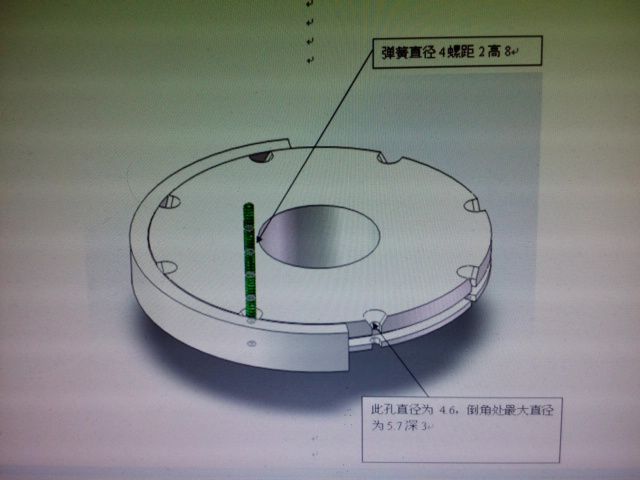

我在設計自動化設備時遇到一個下料難題，如上圖：現用一根孔徑為5.8的鋼管固定在盤上面，距離盤平面高度3MM，彈簧下料時會拉壞彈簧頂部（約為二百分之一），或間隔3到5分鐘偶爾不下料，請教各位搞設計的朋友有沒 ...

回復

瑞香 發表于 2018-11-26 16:48:11

學習學習

葉鵬252 發表于 2015-9-25 12:12:41

就是做一個垂直的半開口的軌道，然后振動盤的料掉落到做的軌道里，因為是半開口的，所以你直接可以用氣流去控制彈簧在已經排列好的軌道里具備很高的速度下落。當然，下面為了要保證彈簧是到底了以后才轉動，你可以在接彈簧的那個位置下面不是限位，是感應開關，這樣信號給了就旋轉。
基本上就解決你剛才說的那個了

葉鵬252 發表于 2015-9-25 12:07:09

我也是剛做了個，我的彈簧比你的小。外徑1.6，彈簧鋼絲直徑0.2
想不想看看什么怎么做的

常大爺 發表于 2014-12-12 08:20:25

沒怎么懂彈簧下料的我就只看過瓶裝機下料

LWP2012 發表于 2014-10-27 21:09:25

不是很明白啥意思

閑人南居 發表于 2014-10-27 20:51:32

悅耳發表于 2014-10-23 18:23
能否說詳細點？謝謝！

一個簡單示意。。。


預落料


落料

悅耳 發表于 2014-10-23 18:23:48

閑人南居發表于 2014-10-22 12:56
這下子下料彈簧頭尾會拉壞是正常的，必須頭尾分隔落料，這么高的速度，建議轉盤上做個聯動凸輪分料裝置。

能否說詳細點？謝謝！

閑人南居 發表于 2014-10-22 12:56:59

這下子下料彈簧頭尾會拉壞是正常的，必須頭尾分隔落料，這么高的速度，建議轉盤上做個聯動凸輪分料裝置。

家有辣妹 發表于 2014-10-22 08:49:48

看不懂~

ywjianghu 發表于 2014-10-22 08:35:56

是在什么位置？什么時機拉壞彈簧的？
偶爾不下料，彈簧是卡在了什么位置？觀察不到，講鋼管換成玻璃管就可以看到。
