180度翻轉凸輪機構求助

查看數: 14885 | 評論數: 23 | 收藏 6

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2014-9-27 11:24

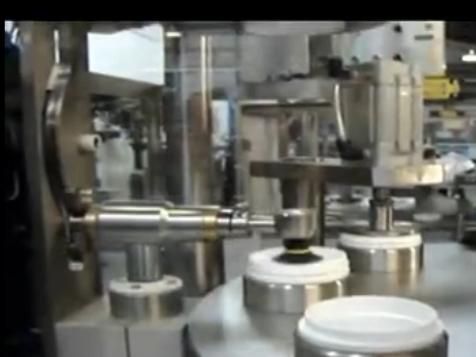

分割器應用影片視頻中的03分24秒的上下翻轉機構，如視頻中的翻轉臂存在運動不確定性，靠那個白色估計是撞擊使其180度翻轉。不知道是不是這樣理解。不知還有沒有比這其巧妙的機構？ ...

回復

FKUEDEJXSQ2 發表于 2023-9-8 14:09:26

看不清

問天問地問自己 發表于 2016-12-25 20:14:38

進來學習！

zhi05 發表于 2016-1-21 16:06:22

贊一個

testtest 發表于 2014-12-31 01:21:10

根部是齒輪結構，在向上運動的同時，轉動吸頭，到頂部后，吸盤吸住白色蓋子

屋寬不如心寬 發表于 2014-12-30 22:32:37

http://www.google.com.ar/patents/CN2080459U?cl=zh
其實就是這種機構，上次在圖書館看到一個自動印章，讓我終于明白這個原理。

可以詳細介紹下原理嗎？發表于 2016-3-31 13:17

glhtbp 發表于 2014-10-6 21:05:05

就是靠后面的凸輪帶動桿上那個東西翻轉的，不是撞擊

wshtrtf 發表于 2014-10-5 22:10:02

巧妙的凸輪機構，利用凸輪曲線配合擋柱（凸輪曲線板上中間偏右的白色擋柱）實現180度的翻轉。機構從上到下均通過凸輪曲線和擋柱的碰撞來實現機構的180度翻轉。

如果沒有中間的擋柱作為過渡的話此機構從下到上運動到中間部位時實現90度的翻轉再向上運動的話右翻轉到0度，不能實現180度的翻轉。

+10000 發表于 2014-10-7 00:44

gyq720 發表于 2014-10-5 15:14:54

看到中間那個白色的東西沒？，當運動到白色東西，受阻，就翻上去了，下來有重力作用
