設計驗證-----機構啟動和停止的瞬間，產品是否會掉落

查看數: 14871 | 評論數: 45 | 收藏 13

關燈 | 提示：支持鍵盤翻頁<-左右->

帖子模式

塵世天涯

發布時間: 2014-12-25 16:39

正文摘要:

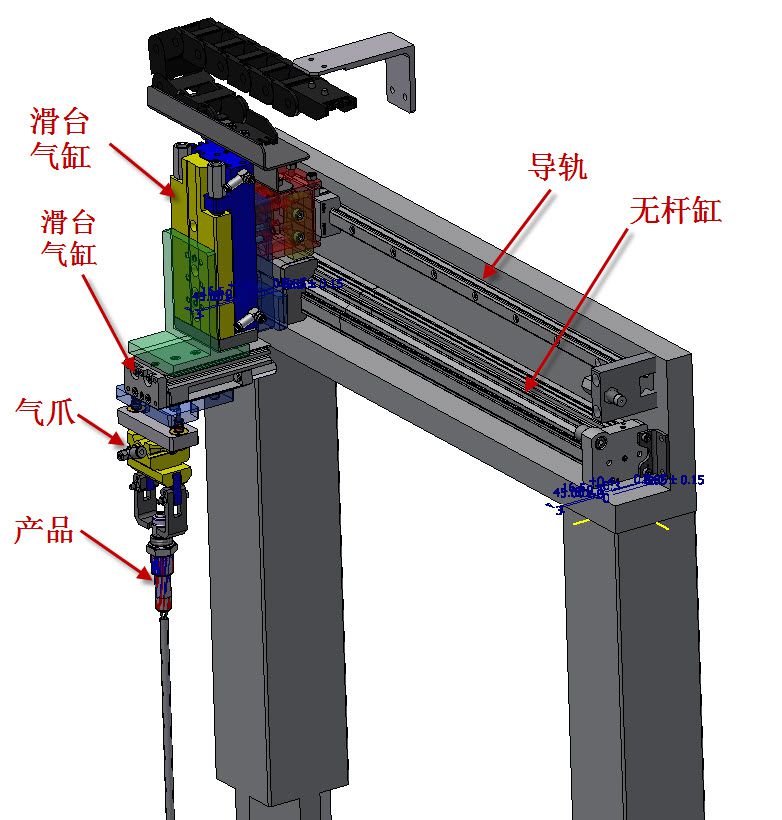

目前拿到一個任務，需要驗證在機構啟動和停止的時候，產品是否會從夾爪上掉落結構如下圖所示：氣爪抓取產品，產品頭部為金屬，細長部分是電纜。總重量165g 氣爪加持力為244N 無桿氣缸推力為153N，行程450mm，需要 ...

回復

勁柳MARTIN 發表于 2015-8-30 21:27:36

非要自己計算的話，也只得來很多理想假設，然后取大點的安全系數。。

packa 發表于 2015-7-2 10:35:18

計算貌似合理

992380541 發表于 2015-1-1 13:38:17

好深?yuàn)W

機械菜鳥90 發表于 2014-12-31 12:16:19

先計算，后實踐

塵世天涯 發表于 2014-12-29 13:48:32

chublo111 發表于 2014-12-29 13:23
做個試驗最可靠

這個我絕對同意。理論與實際之間永遠存在偏差
但是理論卻是一切的基礎

chublo111 發表于 2014-12-29 13:23:11

做個試驗最可靠

塵世天涯 發表于 2014-12-29 08:44:55

多謝版主加精華。
可惜帖子還是沉了，各位做過相關計算的朋友，能否指點一二。我現在是一個人在摸索，前路漫漫啊。雖然在高手眼里，這個很簡單，但是對我來講，缺少的恰恰是高手的經驗，理論理解起來卻也很簡單，不過理論往往是脫離實際的理想情況，比如理想流體，剛體，這些在現實中并不存在。
在我看來，怎樣將實際的零件，機構，通過合理的假設，簡化為理論可以計算的東西，才是最難的。這也是我目前的感受。

5ego 發表于 2014-12-27 17:27:36

高手如云噢，計算要和實踐相結合

momi.liao 發表于 2014-12-27 09:31:42

為什么不把無桿缸換成伺服電缸？電缸就不擔心這個問題了啊！

點評

塵世天涯

價格。一個無桿缸也就一兩千塊。換成電缸，成本會成倍增加。而且我這個應用很簡單，兩個位置，速度很低，用電缸有些浪費 發表于 2014-12-29 08:39
