發布時間: 2014-12-31 08:55

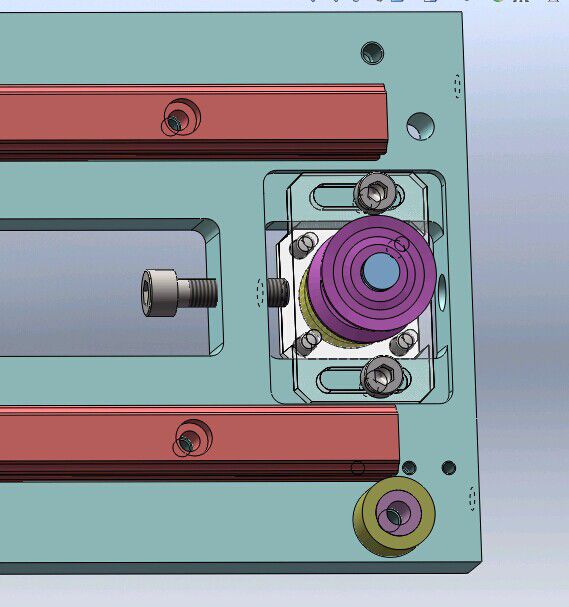

正文摘要:速度 0.5米/S 。負重5KG。材料為45#鋼,未熱處理過。最先是軸彎曲,更換后,軸又磨損。 附3D圖如下。最先那次的彎曲是同步輪端直接彎曲變形(沒拍攝圖片)第二次是軸承端磨損。。 問:1.結構是否有問題 ... |
學習了 |
45鋼的軸需要熱處理的吧?不然力學性能達不到吧 |
碰到過類似的,可以用雙軸承結構,不過,要注意公差,松的話會很坑,這樣就應該可以 |
同步帶不平行,這種情況裝配問題。 |
軸和軸承配合不能有間隙 |
用一個軸承用不了多久軸肯定會彎曲,軸和軸承的勁向力非常大,兩個方法;一是加大軸徑,軸承加大、 二.是用兩個軸承 軸端磨損那是軸和軸承配合間隙過大。 |
個人理解:很有可能是間隙造成的,就是說軸與軸承的配合要緊配(原因很簡單,你的軸表面沒有硬度) 45一般處理:調質+鍍硬鉻 |
最早之前 我搞過一種皮帶傳動小車 跟你遇到的一樣單軸承不行 |
