發布時間: 2015-1-9 08:59

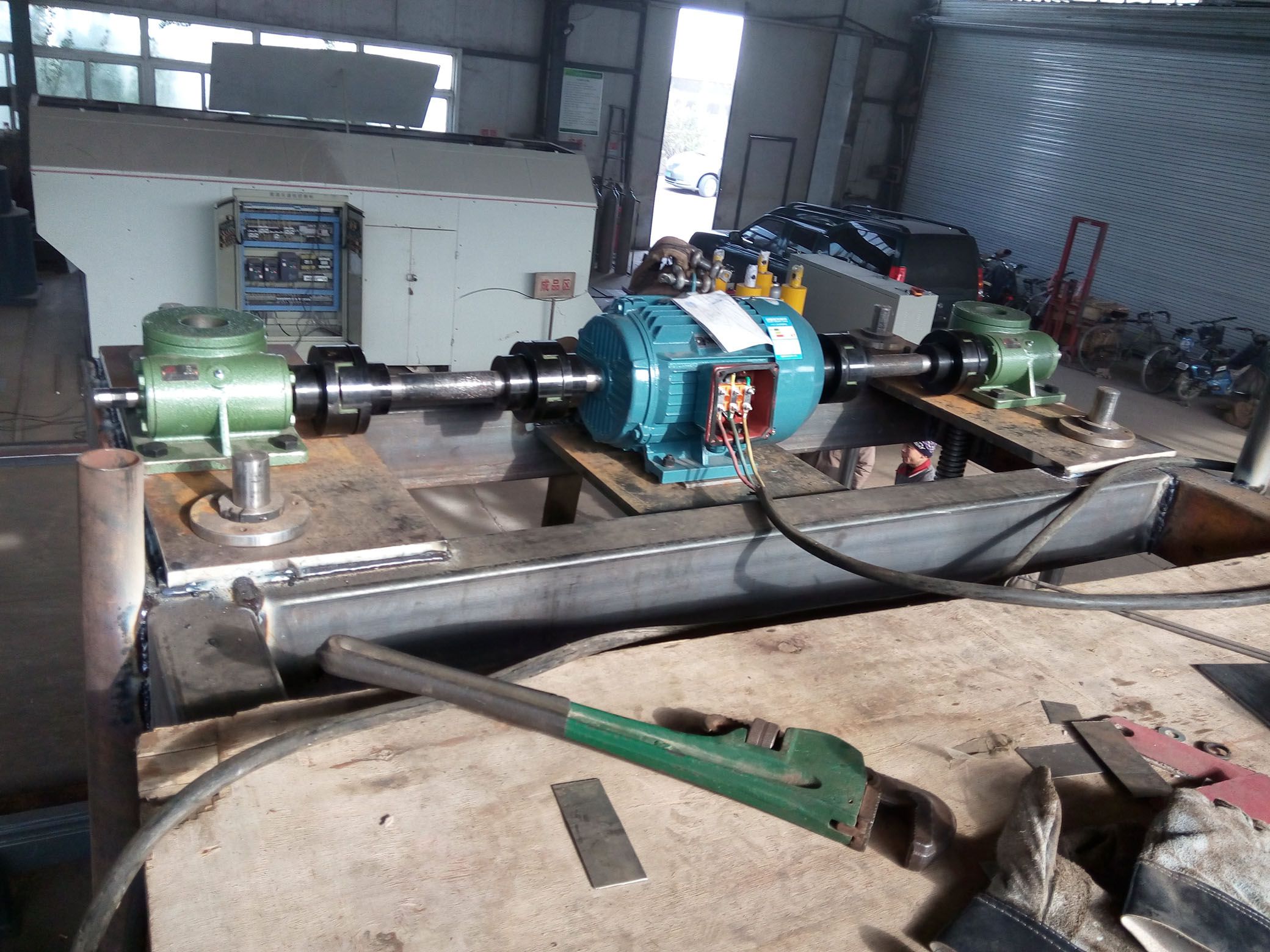

正文摘要:本帖最后由 bamboo 于 2015-1-9 09:50 編輯 各位好，絲桿轉動，絲母上下帶動整個箱子上下動作，昨天調試時才意識到箱子會晃動。果然，很嚴重——我不會上傳視頻。原因分析： 1、螺旋升降產生延螺旋線的切向力， ... |
|
學習 |
| 結構的強度不夠 |
| 這種討論對我等菜鳥太有幫助了 |
| 學習 |
| 導向桿加粗 |
| 這種結構稍不留意就容易出現樓主說的問題，樓主的絲桿是受拉力的，你的結構是懸掛式，絲桿應該在50左右直徑。換下結構絲桿受壓下部用圓錐軸承頂住，上部渦輪升降機接絲桿，箱體上裝個垂直方向?qū)驒C構用滑輪或者滑塊都限制箱體的自由度。。。。。。。。。。。。。。。。。。。。。。。。。。。。 |
| 學習了 |
| 增加導桿與直線軸承的接觸面積 導桿可以連接起來 加強穩定性 |
| 鏈條加導向柱，汽車起 |
