發布時間: 2015-1-9 17:39

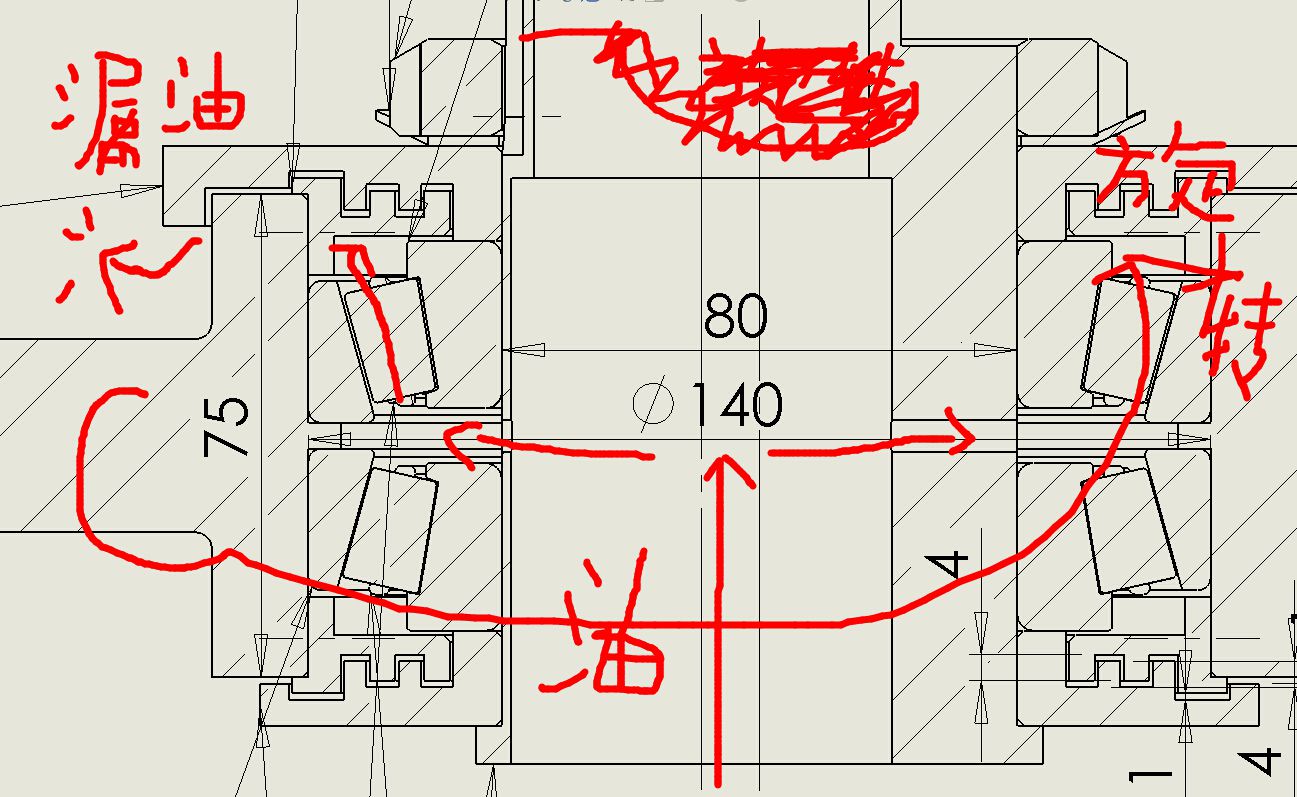

正文摘要:中間的軸不動，外面的輪子轉動，以前用的是黃油，現在改用油泵供油，漏油嚴重，改了一個油封的密封，但是骨架油封內徑80的外徑只有110左右，而且做起來也很笨重，有沒有好的方法在這個結構上改進實現防止漏油 ... |
| 可以嘗試別的密封形式 |
| 學習下 |
| 學習了，真心是好東西啊 |
|
本帖最后由 jhg1977 于 2015-1-14 21:31 編輯 做骨架油封可以的，以一端為例思路如下， 軸上做一個O型圈槽，加工一個淬硬鋼套鑲在軸上，軸和鋼套通過O型圈密封，鋼套外圓與骨架油封唇口尺寸配合，一秒1轉，不知道要用多久才會換密封圈和鋼套，放心睡覺！  不過看輪子的尺寸比例，太短沒空間放油封，拋磚引玉消除一下你選不到合適油封的困惑。 |
| 用脂潤就可以了 |
| 轉速不快還是用潤滑脂 比較經濟 |
|
1r/s也就是60r/min，轉速不算高，黃油脂潤滑（骨架油封密封）足夠了；如果覺得加油麻煩或是加油不方便，可以考慮遞進式自動加油，用程序控制（或是手動開關），機器轉過一定圈數以后，油泵自動加注黃油。不過這樣成本可能會高點。 如果真要用稀油潤滑，以你的轉速，也應該是滴油潤滑，可以考慮在軸的軸脖上打一斜的回油孔，連接回油管，構成潤滑回路。 |
|
加上類似隔離器的東西，搜一下軸承隔離器 |
| 感覺大家說的都挺有道理的，但是在這種直徑的軸上使用密封圈，磨損之后的檢修和漏油都是問題，加工回油孔，使用迷宮密封是這種承受徑向載荷比較合理的結構，其實如果樓主不改結構的話，還是用潤滑脂吧，方便省事，不用油泵那一套東西，簡潔大方挺好的啊 |
| 對的，做個自動黃油潤滑系統 |
