發布時間: 2015-3-15 09:28
正文摘要:想在一個往復運動的直線滑臺上安裝一個氣缸，然后通過滑臺的移動行程來控制氣缸的工作。 ! h8 Q7 \- r1 m" X) X5 A! e( { 3 q4 k2 S% O+ D& w9 M) W5 Q9 }滑臺行程是200mm， 1 M/ v9 W8 ]! `! _' M+ o當滑臺從起點移 ... |

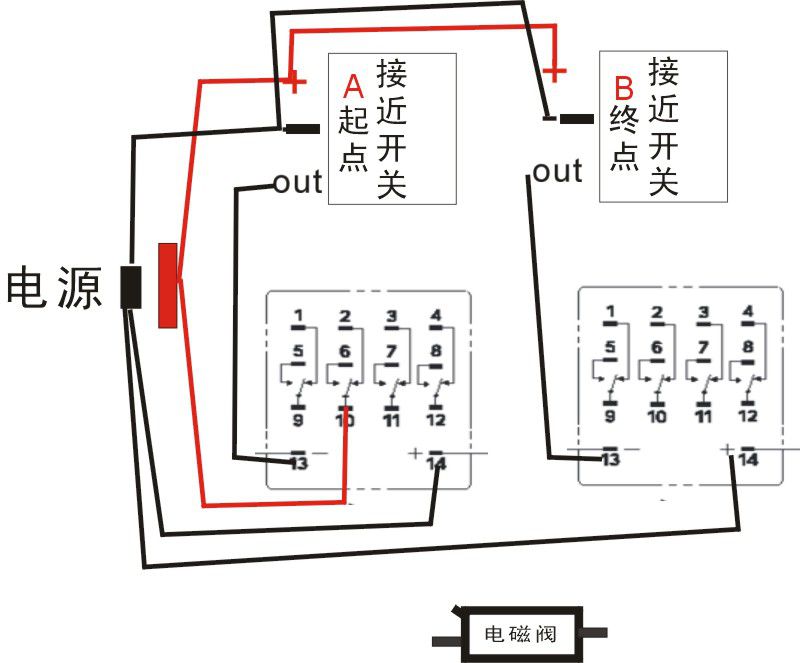

| 感覺好麻煩 |
hnhycgq 發表于 2015-3-19 09:06 對的就加這個回程不觸，層主方法很好 |
| 加個自吸開關，看行不。 |
塵世天涯 發表于 2015-3-19 10:48 如圖8 y) E" B/ F o2 v7 i6 c3 P' L( d 板固定在滑臺上， 棘爪由彈簧保持在目前位置， 當滑塊和棘爪正向移動時，被固定的板推動逆時針轉動一個小角度，觸發微動。 當滑塊和棘爪反向移動時，棘爪克服彈簧力向順時針移動。滑塊復位以后，棘爪在彈簧力作用下復位 等待下一循環! M# j3 H& n0 R5 x8 V' w " p* }0 o7 ], q" s
5 U" j( g' D5 `4 O* k& h' P0 ~' | |
| 參與人數 1 | 威望 +1 | 收起 理由 |
|---|---|---|
 duanyz
| + 1 | 思想深刻，見多識廣！非常好！ |
|
所謂機電一體化，這個時候就顯示出來優勢了，單純電器解決起來無比復雜的問題，配合機械，問題就會變得無比簡單 一，在滑臺10mm和190毫米之間固定一個板 二，在滑臺滑塊上放一個棘爪結構（自己設計）和一個微動開關 8 Z1 ^& L) W" i0 s$ `& v4 _# \0 n 當滑臺正向走的時候，行走在10mm和190mm之間時，棘爪被撥動，從而觸發微動開關，是電磁閥得電，氣缸伸出，滑臺一旦出了這個范圍棘爪就會在彈簧力作用下復位，微動開關未觸發，電磁閥失電，氣缸縮回) K; R3 n& l1 [! S) Z 當滑臺返程的時候，由于棘爪的單向性，微動開關無法被觸發，電磁閥不會得電，氣缸保持縮回狀態，直到下一循環開始7 s' T; s$ y2 {$ n) H 以上，供參考 |
這種問題去 中國機械交易網由專業人士解答哦。 |
| 加個啟動按鈕，一個往返后啟動一下才動作。 |
| 做個小機構可以啦，單向觸發 |
| 加時間繼電器也可以繞開A點，或在起點再加個接近開關就很容易回程躲過A點。（不考慮起點到A點的運動控制） |
