發布時間: 2015-4-2 21:32

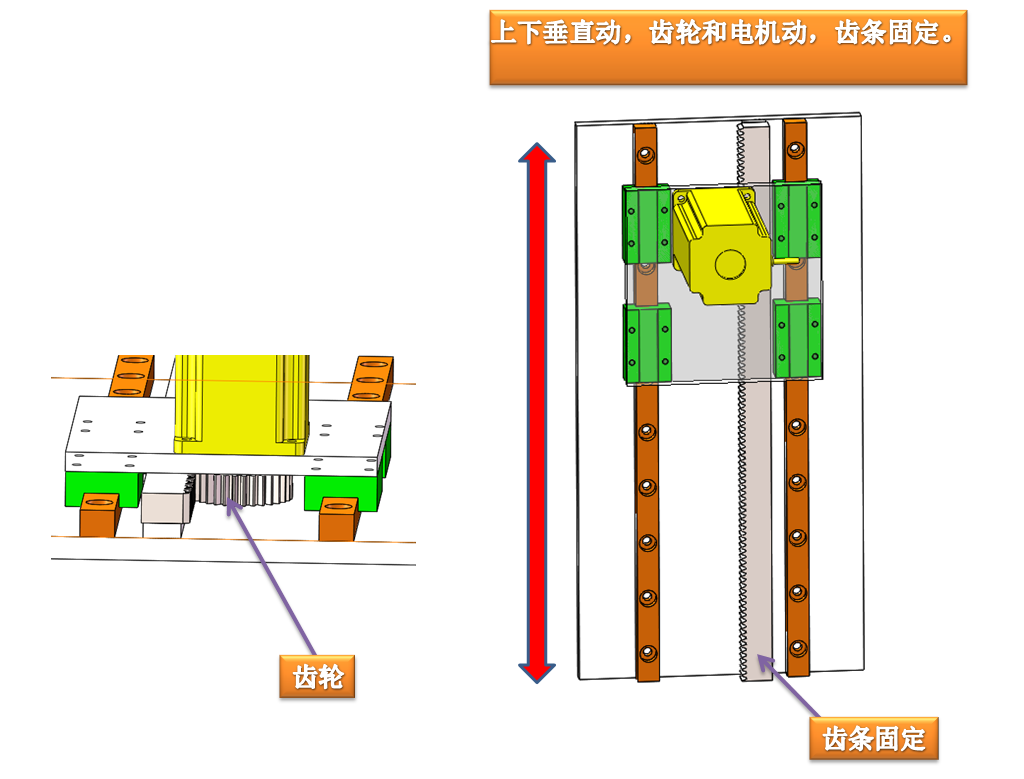

正文摘要:圖所示，以前我用同步帶or絲桿。環境所限，我想用這種結構以前沒用過，心里沒底。請大家?guī)臀铱匆幌隆Ｖx謝！ |
| 我感覺這種結構是可以的，主要是設計的時候?qū)к壓妄X條要有一定的精度要求，因為齒條有些長，避免有卡緊的現象，加配重怎么加沒想出來，為了避免齒輪的俯仰嗎？ |
| 學習了 |
| 考慮齒條與齒輪的配合，滑塊導軌的間隙，加工精度，齒條是不是得做成可微調的。這么用沒什么問題，但是得考慮拆卸方便。 |
| 最好用斜齒輪齒條 |
|
只能說這樣很不合理,電機的震動你考慮了嗎,一般來說電機都需要固定,可以用同步輪同步帶帶動滑塊,或者絲杠 |
| 學習了 |
| 做過電機固定，齒條移動的浮動機構，不過是水平移動的 |
| 電機要帶剎車， |
| 結構是通，就是要注意電機選型的時候是否能達到你的要求，還要帶抱閘 |
