發布時間: 2015-4-24 22:51

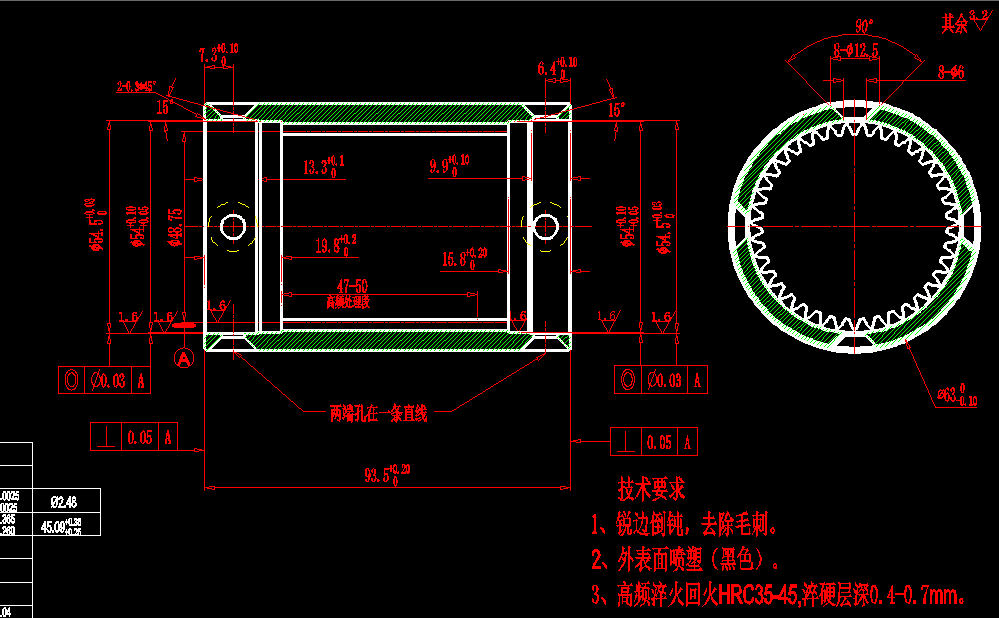

正文摘要:如圖是我們廠做的一款內齒圈，采用臥式拉床拉齒，然后齒面高頻淬火，最后精車兩端54.5的內臺階孔。我們目前用的精車工裝是將滾針置于內齒齒距中并在漸開線上滾動來鎖緊齒圈，并且受到切削力作用后會越發鎖緊。那么問 ... |
Alex19880319 發表于 2015-4-25 14:14 做個外齒的彈性夾具應該也行 , G8 x( S$ J% C2 ^$ p$ g/ O |
| 做個外齒不知可不可以呢？ |
hf097834 發表于 2015-4-25 08:12 拉床能保證很高精度嗎2 B& @, D& @+ O- Z & g+ _ i8 q# H5 s, T & r7 R& k& s! ] Q; T* [. X |
huhaofei 發表于 2015-4-25 08:00 不行，外臺階孔和內齒有同軸度要求7 Q/ V E, \- P, X |
| 如果用好的立式拉床比如L5140這類，所有問題都解決掉了，精度都在那把拉刀上保證 |
| 干嘛用滾針，直接夾外圓不行嗎？ |
